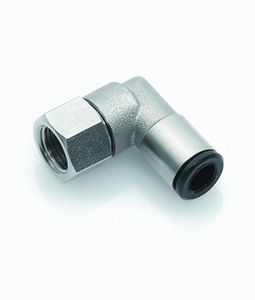

圧縮空気用接続部品 ipso 022 f
ねじ式プッシュイン90°湾曲

圧縮空気用接続部品
圧縮空気用接続部品
圧縮空気用接続部品
お気に入りに追加する
商品比較に追加する


特徴

応用
圧縮空気用
接続方法
ねじ式, プッシュイン
形状
90°湾曲
規格
ISO, DIN
材質
ニッケル真鍮製, ステンレス網製, シリコンなし
種類
メス
その他の特徴
Oリング付, フレキシブル, モジュール式
直径

4 mm, 6 mm, 8 mm, 10 mm
(0.157 in, 0.236 in, 0.315 in, 0.394 in)

操作圧力

16 bar
(232.06 psi)

詳細

- ステンレス製弾性クランプによるプッシュイン方式 - 一度の動作でチューブを組み立てることが可能 - 様々な材質のチューブ(PU、PA)に対応 - 小型・軽量 - シールチャンネルにO-リングを採用 - 粗い表面にも対応 - モジュール式で柔軟な構造 - 六角ソケットによる簡単な組み立て 動作温度 : -20°C から +70°C -20℃~+80℃の範囲 PVCシール付きフィッティングの場合 NBR Oリング付きフィッティングの場合 真空度: 98%以下 材質: NBRシール 黒色スラストリングCW614N、CW617N プラスチック ネジ山: 円筒ネジ、DIN EN ISO 228 コンねじ、DIN EN 10226 (DIN 2999) メートルねじ、DIN ISO 261円筒形、O-リングシール付き チューブ ISO 14743に準拠したチューブ用 外径Øの公差 4から8:±0.1 外径Øの許容差 10~14:±0.15(PU)。 10~14:±0.1(PA)。 推奨材質、PU、PA

---

カタログ

ITV Pneumatik
ITV Pneumatik
265 ページ
