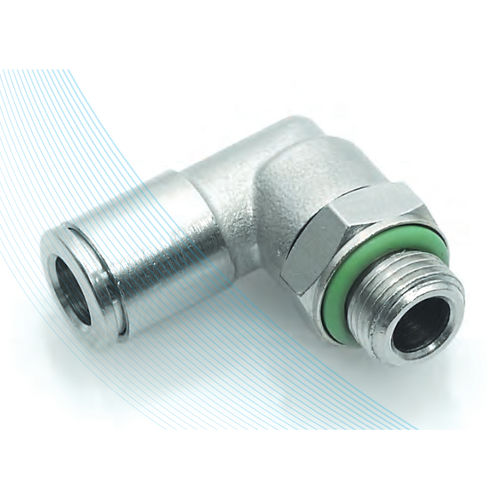

空圧式接続部品 ipso 022 FKM

プッシュイン90°湾曲ISO

- ステンレス製エラスティッククラムによるプッシュイン方式 - 一度の動作でチューブを組み立てることが可能 - 様々な材質のチューブ（PU、PA）に対応 - 小型・軽量 - 高温用FKM O-リング - シールチャンネル付きOリング - 生表面用 - モジュール式で柔軟な構造 - 六角ソケットで組み立てが簡単 使用温度範囲 -20°C から +150°C チューブの温度特性による 真空度最大98 材質 真鍮製ハウジング、ニッケルメッキ FKMシール ステンレス鋼クランプ 真鍮製スラストリング, ニッケルメッキ CW614NとCW617N シリコンフリー混合物 AISI 316L CW614N ネジ部 円筒ネジ、DIN EN ISO 228 コンねじ、DIN EN 10226 (DIN 2999) メートルネジ、DIN ISO 261 円筒形、O-リングシール付き 媒体 潤滑および非潤滑圧縮空気 構成材料に適合する媒体 チューブ ISO 14743に準拠したチューブ用 外径Øの公差 4〜8：±0.1 外径Øの許容差 10〜14：±0.15（PU) 10～14：±0.1（PA）。 推奨材質PU、PA
