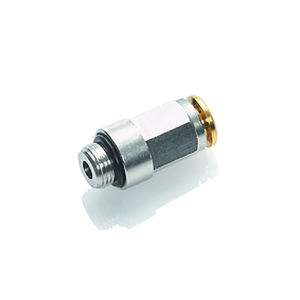

- 高圧領域用フィッティング
- ワンタッチでチューブアッセンブリー
- クランプ一体型のリリースリング
- 様々な材質のチューブに対応
- 小型・軽量
- NBR O-リング
- モジュール式で柔軟な構造
使用温度
-40℃~+150
材質
真鍮ハウジング、ニッケルメッキ
HNBRシール
真鍮製ソケット
真鍮製スラストリング、研磨済み
平行ネジ、DIN EN ISO 228
円錐ネジ、DIN EN 10226 (DIN 2999)
メートルネジ、UNI 7707
潤滑油、グリース
CW614N および CW617N
CW614N
CW614N
ネジ部
円筒ネジ、DIN EN ISO 228
コンねじ、DIN EN 10226 (DIN 2999)
メートルネジ、UNI 7707
円筒形、O-リングシール付き
チューブ
公差: ±0,05mm
推奨材料PA6-6、高圧に適したチューブ
---
