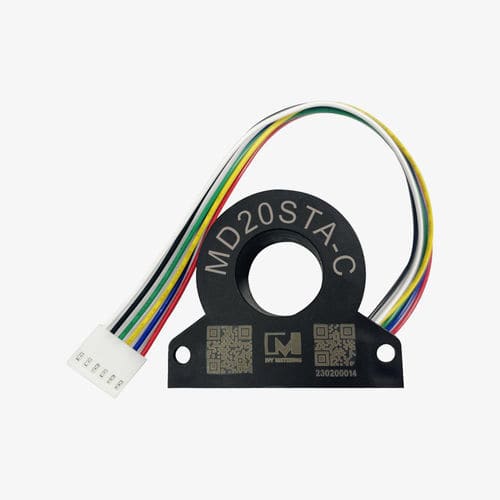

差動電流センサー MD20STA-C

トロイダルDC単相

これはUL2231-2規格に準拠した漏電検知用GFCIセンサーであり、その漏電保護タイプはCCID20です。 AC漏電保護の閾値は15～20mA、DC漏電保護の閾値は40×1.414＝56.56mAです。また、混合漏電電流や高周波漏電に対しても保護を行います。 ライン内の漏れ電流が上記の警報閾値に達すると、漏れ電流警報信号（オープンコレクタ出力）を出力します。さらに、セルフテスト機能を備えており、センサーが正常に動作しているかどうかをリアルタイムで確認することができます。 センサーに故障が発生した場合、自己診断出力端子は自己診断フィードバック信号（オープンコレクタ出力）を出力できなくなるため、この漏電センサーは漏電保護の分野において、より安全で信頼性の高いものとなります。 本シリーズ製品は、主に電気自動車用充電スタンドや太陽光発電などの分野で使用されています。当社は、多くのユーザーの電力利用の安全のために、シンプルで安全かつ信頼性の高い漏電保護ソリューションの提供に取り組んでいます。 製品の特長 自己診断機能、オープンコレクタ出力 一体型設計、ケーブル／水平設置対応 過酷な環境条件に適した堅牢な機械・電気設計 低コストでの電気的安全性の確保（RCCBと比較して） UL 2231-1/2規格に準拠 北米において、電気自動車がバッテリー充電のためにレベル1または2のEVSEに接続される場合、UL2231-1および-2に規定された地絡保護措置に準拠する必要があります。GFI回路は、差動電流検知に基づいています。 EVSE業界では、これらはCCID（充電電流遮断装置）として分類されています。
