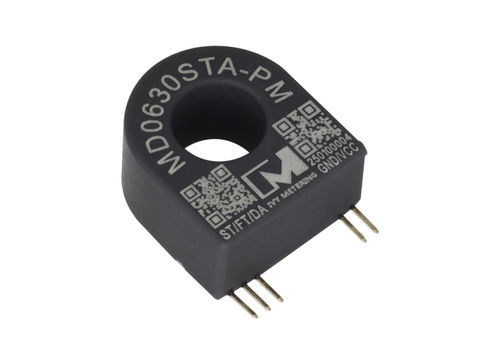

漏電電流センサー MD0630STA-PM

フラックスゲートPCBプラグイン

MD0630STA-PMの紹介 MD0630STA-PM AC DC漏れ電流センサー（タイプAおよびタイプBに対応）は、高感度、正確な測定、コンパクトで統合されたデザインを特徴としています。3-6mAのDC漏れ電流または15-30mAのAC漏れ電流を検出すると、アラーム信号を出力します。また、自己テスト機能も備えています。 その優れた特徴は、超小型サイズと超低価格（タイプBの品質、タイプAの価格）です。 この製品シリーズは、産業機器、医療機器、新エネルギー、スマートシティなど、さまざまな分野で重要な応用があります。特に、さまざまな公共の場での電気自動車、電動バイク、電動自転車の充電に適しています。使用と設置が簡単です。 製品の特徴 - 広い電圧入力: DC 4.85-5.5V - 測定電流範囲: DC 2-15mA, AC 3-100mA - アラーム電流範囲: DC 3-6mA, AC 15-30mA - アラーム出力: オープンコレクタ出力 - 自己テスト機能: テストピンを使用してセンサーが正常に機能しているかどうかを確認 - 動作温度: -25°Cから+80°C EV充電用タイプA B漏れ電流センサー DCおよびAC漏れ電流検出基準に完全準拠 このデバイスは、6mA DCおよび20/30mA ACの漏れ電流を検出でき、IEC 62752、IEC62955、およびUL2231基準に完全に準拠しています。 これらの電流センサーは、充電ステーション/充電コネクタでの電気安全のために一般的に使用されます。導体を流れる電流を正確に測定し、関連する監視または制御機器に比例した出力信号を提供するように設計されています。 タイプBの電流変成器は、通常、一次電流が比較的一定であるアプリケーションで使用されます。例えば、電気自動車の充電ステーションや充電コネクタでは、充電中に電流が通常設定されたレベルに制御されます。タイプBの電流変成器は、広い周波数範囲で高精度を提供し、さまざまなアプリケーションに適しています。 検出された漏れは、機器の損傷や潜在的な安全上の危険を防ぐために迅速に対処する必要があります。 技術仕様: - モデル: MD0630STA-PM - 電圧入力: DC 4.85-5.5V - 測定電流範囲: DC 2-15mA, AC 3-100mA - アラーム電流範囲: DC 3-6mA, AC 15-30mA - アラーム出力: オープンコレクタ出力 - 自己テスト機能: はい（テストピン経由） - 動作温度: -25°Cから+80°C - 準拠: IEC 62752, IEC62955, UL2231 - 応用: EV充電、産業機器、医療機器、新エネルギー、スマートシティ
