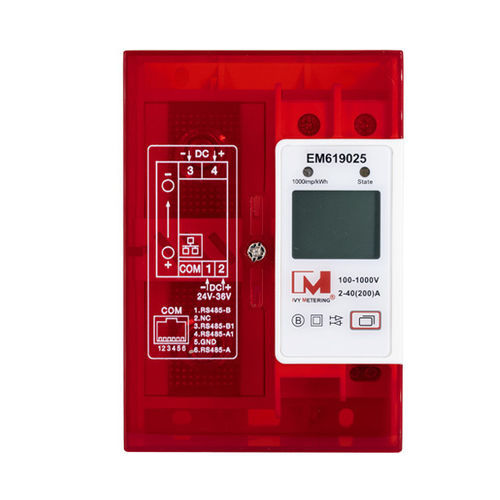

三相電力量計 EM619025

DINレールRS-485内蔵型通信機能付

製品紹介
EM619025は産業・商業用途向けの双方向直流（DC）エネルギーメーターです。100~1000Vの直流電圧を計測し、200A、400A、650Aのプライマリ電流バリエーションを提供します。RS485およびEthernet通信を備え、Modbus、HTTP-JSON、OCMFをサポートします。MIDおよびPTB（Eichrecht）に基づく法定計量認証を取得しており、EV急速充電、太陽光発電、BESSの請求用途に適しています。

主な機能と技術的利点

• 広い計測レンジ（双方向）：200A / 400A / 650Aモデル。100~1000V DCを測定し、充放電の双方向フローを記録します。
• IoT接続性とプロトコル：二重インターフェース（RS485、Ethernet）。RS485ではModbus RTUおよびDLT/645-2007、EthernetではHTTP-JSONおよびHTTP-OCMFをサポートし、クラウドやEMSと連携します。
• アラームと保護機能：過熱、過電流、磁気による改ざん検出のリアルタイム警報。セルフ診断、安全保護、ラインロスのエネルギー補償を備えます。
• 計量法適合：MIDおよびPTB（Eichrecht）準拠で、商用請求用途における計測精度とデータの整合性を確保します。

技術パラメータ（表）
製品型番 | EM619025 | EM619026 | EM619027
電流 | 200A | 400A | 650A
最大電流 | 2A | 4A | 6A
最大測定電流 | 160mA | 320mA | 480mA
定格電圧 | 100~1000V
補助電源入力 | 24~36V DC
通信方式 | RS485、Ethernet
通信プロトコル | RS485: Modbus RTU / DLT/645-2007。Ethernet: HTTP-JSON / HTTP-OCMF。
精度 | ±1%（電流/電圧/電力）、エネルギークラス1

直流計測の用途

• EV向けDC充電ステーション（高出力急速充電器）：OCMFを介した充電ネットワークの法的かつ計測可能な課金。
• 太陽光発電システム：インバータ前の直流発電を監視し、発電効率を支援。
• 蓄電システム（BESS）：双方向フローを追跡し、電池管理と系統サービスを支援。
• データセンター：DCマイクログリッドおよびラック電源管理のための精密なエネルギー監視。
• 通信基地局：重要インフラ向けの信頼性あるDC電力測定。

技術仕様

• モデル: EM619025（EM619026、EM619027も有り）
• メータータイプ: 双方向直流エネルギーメーター
• 一次電流オプション: 200A (EM619025)、400A (EM619026)、650A (EM619027)
• 最大電流: 2A / 4A / 6A（モデル別）
• 最大測定電流: 160mA / 320mA / 480mA
• 定格電圧範囲: 100 ~ 1000 V DC
• 補助電源入力: 24 ~ 36 V DC
• 通信インターフェース: RS485、Ethernet
• 対応プロトコル: Modbus RTU、DLT/645-2007 (RS485); HTTP-JSON、HTTP-OCMF (Ethernet)
• 精度: ±1%（電流/電圧/電力）、エネルギークラス1
• アラーム & 保護: 過熱、過電流、磁気改ざん検出、セルフ診断、安全保護、ラインロス補償
• 適合性: 商用請求向けにMIDおよびPTB（Eichrecht）準拠
• 代表的な用途: EV向けDC急速充電器、PV監視、BESS、データセンター、通信基地局
