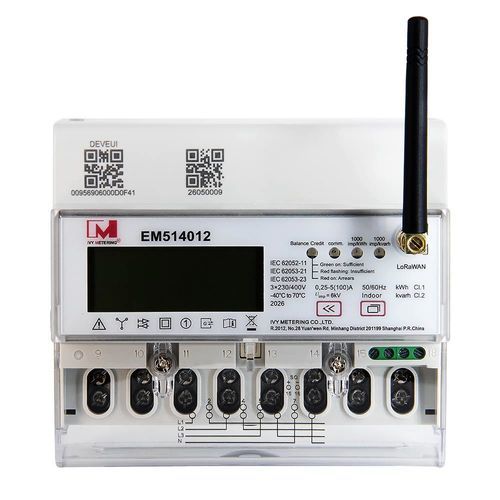

三相電力量計 EM514012

DINレールRS-485住宅用

製品概要
EM514012は、住宅および商業用配電向けに設計された3相4線のDINレール型電子マルチファンクション電力量計です。プリペイド／ポストペイド方式に対応し、ローカルはRS485（Modbus）、遠隔はLoRaWAN（EU868）で通信可能です。内蔵の磁気ラッチリレーにより、ローカルおよび遠隔でのON/OFF制御と遠隔管理が可能です。

主な機能

• 計測項目：双方向（順方向／逆方向）の電力量（有効／無効）、有効電力、電圧、電流、周波数、力率、デマンド。
• 通信：LoRaWAN（EU863-870 / EU868）およびRS485（Modbusプロトコル）。
• 双方向計測：順方向・逆方向の電力および電力量を記録。
• 課金方式：電力量および金額のプリペイド／ポストペイド両対応。
• 内蔵磁気ラッチリレーにより負荷制御および遠隔ON/OFFが可能。
• 過電流遮断：しきい値と復帰時間を設定可能。しきい値超過でリレーが遮断し、復帰時間後に再投入を試行。
• アラーム・検知：過電流、過電圧、周波数偏差、残高/チャージ低下、カバー開放検知。
• イベントログ：チャージ、アラーム、停電、改ざん等を記録、最大20件保存。

導入メリット

• 産業、商業、大規模住宅向けの3相包括的モニタリング。
• 長距離無線通信により配線やインフラコストを削減。
• 低消費電力で長期間の運用と保守軽減を実現。
• 遠隔読取・制御により集中監視、負荷切替、料金管理が可能。
• 正確な計測と透明な課金でテナントや部門ごとの管理が容易。
• ビル管理システムやIoTプラットフォームとの統合が容易。

寸法・配線
寸法および配線図は製品ページの画像で提供しています。設置時の参照にご利用ください。

技術仕様

• 製品名：EM514012
• 定格電圧：3×230/400 V（±20%）
• 定格電流：0.25-5(100) A
• パルス定数：1000 imp/kWh
• LCD表示：LCD6+2
• 動作温度：-40 ~ +70°C
• 相対湿度：<95%
• 定格周波数：50 Hz
• 精度クラス：Cl.B
• 負荷制御：内蔵磁気ラッチリレー
• 参照規格：EN 50470-3:2022; EN IEC 62052-11-2021 A11-2022
• 通信：LoRaWAN、RS485（Modbus）
• 周波数帯：EU863-870 MHz（EU868）
• LoRaアンテナ：SMAソケット（ベース/スティック型）
