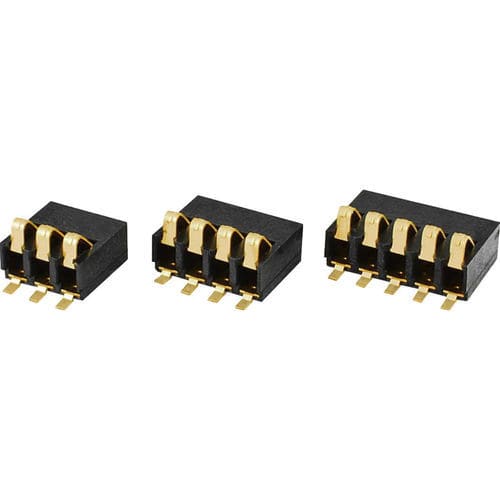

バッテリー用コネクター BAT- series

データ用電源プリント基板

バッテリコネクタ、基板実装用小型 ピッチ 大電流タイプ 高耐久タイプ 耐衝撃性、耐振動性が要求されるバッテリー接続に特化した小型バッテリーコネクターです。 バネ材に高導電・高強度銅合金を採用。 有限要素法(FEA)による構造シミュレーションを実施することで * 従来は受注生産品であった4ピン・リールパック品が標準品となりました。 用途 携帯医療機器、業務用バーコードリーダー 計測センサーコントローラ、各種携帯端末など バネ力 接触抵抗 定格電流 耐久性 - 10,000サイクル以上 使用温度 ハウジング - 高温熱可塑性プラスチック コンタクト - 銅合金、Ni上にAuメッキ ホールドダウン - 銅合金、Ni上にSnめっき 実装方法 - SMT PCB実装方向 - ストレート マークは受注生産品です。 リール品は 600 個から製作可能です。 ボスなしも製作可能です。 FEA(有限要素法)を用いたシミュレーションにより、バネ力、移動量、応力等の最適設計を行います、 有限要素法(FEA)に準拠したシミュレーションにより、最適な設計を行います。
