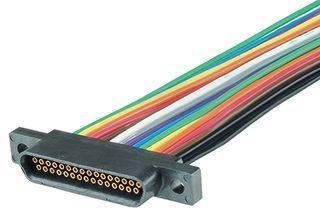

データ用コネクター MDJxxR-W-xxLxxx-T-x

マイクロ-Dプラスチック製ケーブル付き

Micro D-subコネクタ ケーブル付き プラスチックシェルタイプ レセプタクル これはケーブル付きのMicro D-subコネクタです。 プラスチックシェルを使用しています。 注文方法 番号 - 色 1 - 黒 2 - 茶 3 - 赤 4 - オレンジ 5 - 黄 6 - 緑 7 - 青 8 - 紫 9 - 灰 0 - 白 *1 詳細なワイヤ仕様については、ページ下部のワイヤ仕様表をご参照ください。 *2 W04およびW33は受注生産品です。 *3 他の長さの仕様も可能です。 *4 「コード」はネジなどの取り付けハードウェアの種類から選択できます。 他の色の仕様も可能です。お問い合わせください。 製品バリエーション表 P/N - ピン数 - A - B - C - D - K MDJ9R-W - 9 - 19.74/0.777" - 14.35/0.565" - 9.4/0.37" - 10.14/0.399" - 5.3/0.209" MDJ15R-W - 15 - 23.55/0.927" - 18.16/0.715" - 13.28/0.523" - 13.95/0.549" MDJ21R-W - 21 - 27.36/1.085" - 21.97/0.865" - 17.03/0.67" - 17.76/0.699" MDJ25R-W - 25 - 29.9/1.177" - 24.51/0.965" - 19.57/0.77" - 20.3/0.799" MDJ31R-W - 31 - 33.7/1.327" - 28.32/1.115" - 23.38/0.92" - 24.11/0.949" MDJ37R-W - 37 - 37.52/1.477" - 32.13/1.265" - 27.22/1.072" - 27.92/1.099" MDJ51R-W - 51 - 36.2/1.425" - 30.86/1.215" - 25.71/1.012" - 26.65/1.049" - 6.3/0.248" 他のピン数は受注生産可能です。 ワイヤ仕様 ワイヤP/N - 標準 - 絶縁 - 導体 - 動作温度 - 定格電圧 - 用途 W - UL1513(105°C) - ETFE - 銅、スズメッキ - -55°Cから+150°C - 600V - 機器配線 W04（受注生産） - MIL-W-16878/04 NEMA HP3, UL1213 - PTFE - 銅、銀メッキ - -60°Cから+200°C W11 - MIL-W-22759/11 - PTFE - 銅、銀メッキ - -55°Cから+200°C - 航空宇宙機器 W33（受注生産） - MIL-W-22759/33 - 交差結合修正ETFE - 高強度銅合金、銀メッキ - -60°Cから+200°C W（UL1513(105°C)）は最もコスト効果の高いタイプです。 動作温度に関して：上記の表はワイヤ単体の仕様を示しています。 コネクタの動作温度は-55°Cから+125°Cですのでご注意ください。 ケーブル付きMicro D-subコネクタ プラスチックシェルタイプ レセプタクル 複数のピン数で利用可能（9、15、21、25、31、37、51） ワイヤの色コードが利用可能（10色） ワイヤ仕様：ETFE、PTFE、交差結合修正ETFE絶縁；銅または高強度銅合金導体；温度範囲-55°Cから+200°C（ワイヤ）、-55°Cから+125°C（コネクタ）；定格電圧600V カスタム長さと色が利用可能（受注生産）
