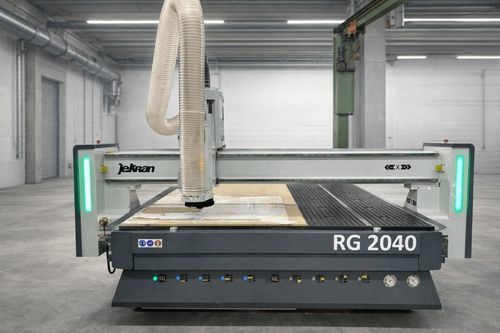

CNCルーター RG2040

デジタル自動3軸

概要
連続生産向けに設計された重荷重ガントリーCNCルーター。木材、プラスチック、非鉄金属、複合材の高精度加工に対応します。溶接鋼製ベッド構造に、イタリア製HSDスピンドル9.5 kW（ER32）24,000 rpmを搭載し、工具自動交換、真空ワークホルド、集じんを統合した産業向けワークフローに適合する設計です。

主な特長

• 9.5 kW Italy ATC HSD スピンドル、ER32、24,000 rpm
• 10ポジション自動工具交換機（リニアマガジン）— ISO30
• 作業エリア：2050 x 4050 x 200 mm
• 位置精度：±0.05 mm/m
• HIWIN リニアレール＋ヘリカルラック＆ピニオン伝達
• Yaskawa サーボモータ＋Shimpo 惑星減速機
• Tスロット真空テーブル、8ゾーン
• 電装：Siemens & Schneider
• Igus ケーブルハーネス（Germany）
• 内蔵 3 kW 二重バッグ集塵機
• 真空テーブル用 Becker（Germany）5.5 kW 真空ポンプ
• リニアレールおよび機械部品用自動潤滑システム

操作と構成に関する注意
標準電気仕様は 380V、3相、50Hz です。地域要件に応じて（例：220V）他の電圧構成に対応可能です。PCベースの制御により生産ソフトウェアや自動化システムと連携できます。

技術表（仕様 → 詳細）
構造：重荷重溶接鋼製ベッド
作業領域（X, Y, Z）：2050 x 4050 x 200 mm
最大移動速度：80 m/min
最大加工速度：45 m/min
機械精度：±0.05 mm/m
スピンドル：9.5 kW Italy ATC HSD、ER32、24,000 rpm
インバータ：Delta
工具マガジン：リニア、10ポジション、ISO30
作業テーブル：T-slot vacuum、8ゾーン
伝達：HIWIN リニアレール + ヘリカルラック＆ピニオン
駆動方式：Yaskawa サーボ + Shimpo 惑星減速機
制御系：PC control system
電圧：380V、3PH、50Hz（標準） - 他構成対応可
潤滑：自動
電装：Siemens & Schneider
電源ケーブル：Igus Germany
集塵機（オプション）：3 kW、二重バッグ
真空ポンプ（オプション）：Becker Germany、5.5 kW

技術仕様

• 型式：RG2040
• 構造：重荷重溶接鋼製ベッド
• 作業領域：2050 x 4050 x 200 mm
• スピンドル：9.5 kW HSD（ER32）、24,000 rpm
• 工具交換：リニア 10ポジション ISO30
• 精度：±0.05 mm/m
• 最大移動速度：80 m/min
• 最大加工速度：45 m/min
• 伝達：ヘリカルラック＆ピニオン + HIWIN リニアレール
• サーボ＆減速機：Yaskawa サーボ + Shimpo 惑星減速機
• テーブル：T-slot vacuum、8独立ゾーン
• 電装：Siemens & Schneider
• インバータ：Delta
• 真空ポンプ：Becker 5.5 kW（オプション/含む）
• 集塵：3 kW 二重バッグ（オプション/含む）
• 潤滑：自動システム
• 電圧（標準）：380V、3PH、50Hz
• 制御システム：PC control system
