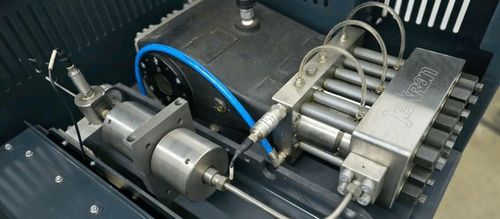

プランジャーポンプ 4000水電動モーター付き据え置き型
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- プランジャー
- 流体
- 水
- 駆動
- 電動モーター付き
- 移動性
- 据え置き型
- 用途
- ウォータージェット切断用
- 材質
- ステンレス製, セラミック製
- その他の特徴
- 静音, ダイレクトドライブ, 電子操作式, 連続フロー, 自動調節機能, 独立型, 統合制御装置付き, デジタル コントロール付
- 流量
0.186 m³/h, 0.252 m³/h
(6.56853 ft³/h, 8.8993 ft³/h)- 圧力
4,000 bar
(58,015.095 psi)- 出力
22 kW, 30 kW
(29.91 hp, 40.79 hp)- 長さ
1,110 mm
(44 in)- 幅
800 mm
(31.5 in)- 高さ
1,065 mm
(41.93 in)
詳細
概要
OEM用ウォータージェットシステム向けに設計された独立型のDirect Servo Drive 4000ポンプによる次世代のウォータージェット動力を提供します。油圧インテンシファイヤと同等の切断速度と推力を提供しながら、電力消費を最大50%削減します。4000 bar（58,000 psi）まで連続・無脈動で稼働し、極めて静音、低メンテナンス、サービス間隔が長い設計です。
主な利点
運用のハイライト
主な機能
モデルバリエーションと比較
Model 22 Direct Drive | Model 30 Direct Drive
電動サーボモータ出力 | 30 HP (22 kW) | 40 HP (30 kW)
効率 | ≥ 90% | ≥ 90%
出力圧力 (PSI) | 58,000 psi | 58,000 psi
出力圧力 (Bar) | 4000 Bar | 4000 Bar
噴口 & 流量 | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
設置寸法 (L x W x H) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
信頼性と保守
量産切断プラットフォームで実績があり、ポンプは低メンテナンスで長い保守間隔を想定して仕様化されています。適切なろ過（≤ 2 µm）と定期的なシール交換を行えば、次回のメンテナンスまでにフル圧で400時間以上の運転が可能です。主要な耐久部品にはマルテンサイト系ステンレス鋼のポンプ部品、セラミックプランジャー、PEEKシールが含まれます。
仕様
OEM用ウォータージェットシステム向けに設計された独立型のDirect Servo Drive 4000ポンプによる次世代のウォータージェット動力を提供します。油圧インテンシファイヤと同等の切断速度と推力を提供しながら、電力消費を最大50%削減します。4000 bar（58,000 psi）まで連続・無脈動で稼働し、極めて静音、低メンテナンス、サービス間隔が長い設計です。
主な利点
- 油圧インテンシファイヤに比べて最大50%の電力消費低減。
- サーボモータの静音設計により非常に静かな動作（油圧ショックや大きな騒音が発生しない）。
- 4000 barでの連続運転が可能で、24/7の運用において熱蓄積や duty-cycle の制限なし。
- ±0.5%の再現性を持つ精密な流量制御により、一定した切断幅とエッジ品質を実現。
- 省スペースでOEM対応の電子機器により機械への組み込みが容易。
- 圧力・温度・振動のリアルタイム監視などの内蔵診断機能を備え、リモートでのファームウェア更新をサポート。
運用のハイライト
- 適応型フローチューニング：インテリジェントなサーボ制御が圧力と水流をリアルタイムで継続的に調整し、幅広い材料での研磨材効率と表面仕上げを最大化します。
- 無脈動流により、より滑らかで均一な切断と研磨材使用の最適化を実現。
- EtherCAT、Modbus TCP/IP、アナログ/デジタルI/Oなどの組込み制御インターフェースを備え、既存のコントローラやPLCへのプラグアンドプレイ接続を想定したOEM向け設計。
主な機能
- インテンシファイヤと同等の切断性能を維持しつつ、最大50%の省エネを実現。
- ダイレクトサーボアーキテクチャにより超低騒音動作。
- 4000 bar（58,000 psi）での連続運転能力。
- 精密な流量制御：±0.5%の再現性。
- 産業用構造：マルテンサイト系ステンレス鋼部品、セラミックプランジャー、研磨対応のPEEKシール。
- OEM対応の電子機器と通信：EtherCAT、Modbus TCP/IP、アナログ/デジタルI/O。
- 予防保全と稼働率最大化のための内蔵診断。
モデルバリエーションと比較
Model 22 Direct Drive | Model 30 Direct Drive
電動サーボモータ出力 | 30 HP (22 kW) | 40 HP (30 kW)
効率 | ≥ 90% | ≥ 90%
出力圧力 (PSI) | 58,000 psi | 58,000 psi
出力圧力 (Bar) | 4000 Bar | 4000 Bar
噴口 & 流量 | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
設置寸法 (L x W x H) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
信頼性と保守
量産切断プラットフォームで実績があり、ポンプは低メンテナンスで長い保守間隔を想定して仕様化されています。適切なろ過（≤ 2 µm）と定期的なシール交換を行えば、次回のメンテナンスまでにフル圧で400時間以上の運転が可能です。主要な耐久部品にはマルテンサイト系ステンレス鋼のポンプ部品、セラミックプランジャー、PEEKシールが含まれます。
仕様
- 製品ファミリ：Direct Servo Drive 4000 Pump（OEMシステム向け次世代4000 barウォータージェットポンプ）
- モデルバリエーション：Model 22 Direct Drive；Model 30 Direct Drive
- 電動サーボモータ出力：30 HP (22 kW) — Model 22；40 HP (30 kW) — Model 30
- 効率：≥ 90%
- 最大出力圧力：4000 Bar / 58,000 psi
- 噴口 & 流量：Model 22 — 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm)；Model 30 — 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
- 設置寸法 (L x W x H)：43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
- 材料と摩耗部品：マルテンサイト系ステンレス鋼コンポーネント、セラミックプランジャー、PEEKシール
- 制御・通信：EtherCAT、Modbus TCP/IP、アナログおよびデジタルI/O（OEM対応電子機器）
- 診断：圧力、温度、振動のリアルタイム監視；リモートファームウェア更新機能
- 稼働形態：フル圧での連続運転（24/7稼働）
