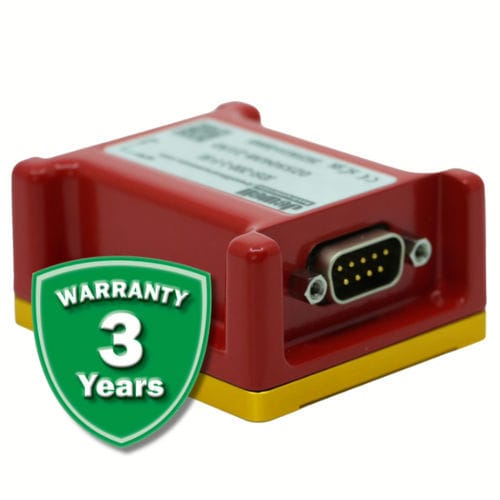

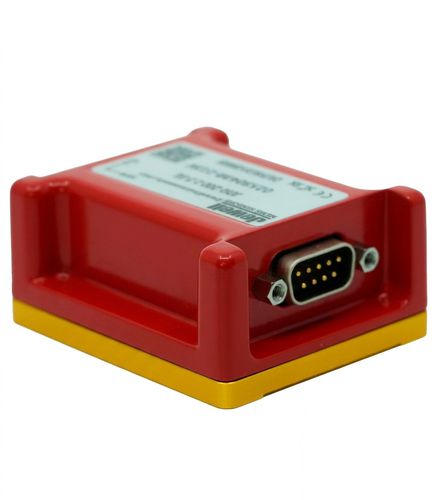

2軸傾斜計 JDHI-100/200

デジタルRS-485RS-232

新しいRuby MEMSデジタル傾斜計は、Jewell Instrumentsの高性能慣性センサーの次世代を代表します。価格性能比が向上した新しいRuby慣性センサーは、優れた解像度、周波数応答、帯域幅を提供し、Jewellの現在のMEMSセンサーと同じ取り付け構成を利用したIP67パッケージに収められています。 - 寸法: 2.25 × 2.25 × 1.99インチ - 範囲: ±1°から±90° - 温度補償 - デジタルインターフェースオプション: ASCII (RS-485/RS-232) および Modbus (RS-485) - 高精度で0.0001°の解像度 - 動作温度範囲: -40°から+85°C - シール: IP67 - M12およびDB9終端オプション - CEおよびRoHS準拠 用途: - レーダーおよびアンテナ位置制御 - 採鉱 - 橋梁および構造物の監視 - プラットフォームのレベリング - トンネル掘削機の二軸工作機械のレベリング - 建設 - オフショアプラットフォームの安定性 - 生産/製造プロセス - 地質モニタリング - 産業計測および制御 性能仕様: - 測定範囲 (°): ±1, ±3, ±14.5, ±30, ±60, ±90 - デジタル解像度 (°, 最大): 0.0001 - 繰り返し精度 (°): 0.01 - 横軸の不整合 (° 最大): ±0.25 - 帯域幅 (Hz nom) (-3 dB): (サンプルレート) / 4 - 精度 - 温度センサー (°C, 最大): ±2 電気/プロトコル: - 軸の数: 1または2 - 入力電圧範囲 (VDC): 5最小, 9から36標準, 38最大, 逆配線保護 - 電力 - RS-485終端有効 (mW, 最大): 800.0 - 電力 - RS-485終端無効 (mW, 最大): 600.0 - ガルバニック絶縁 – 電力入力 (rms): 2000 - プロトコル: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU - ボーレート (bps): 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 500000 (最大) - 通信設定: 8ビット, 1ストップビット, 偶数 | 奇数 - データサンプルレート (Hz): 3.9, 7.8, 15.6, 31.2, 62.5, 125 - ノードID: 0+シリアル番号の最後の2桁 - フィルタリング: ユーザー選択可能 - バス終端 – 内部 (120Ω): オン/オフ 環境/機械: - 動作温度範囲: -40°から+85 °C - 保管温度範囲: -55°から+105 °C - 衝撃: 100 g, 0.011秒, ½サイン - シール: IP67 (IP67コネクタに接続時)
