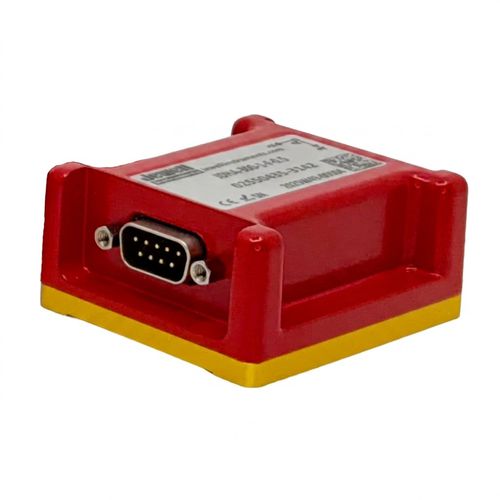

2軸方向加速度計 JDHA series

単軸3軸方向　MEMS

製品概要
Jewell Instruments の Ruby デジタルMEMS加速度計は、高い解像度、優れた周波数応答および帯域幅を備えた高性能慣性センサで、既存の Jewell の MEMS センサと同じ取り付け構成を採用した IP67 ハウジングに収められています。

特長

• レンジ: ±0.5 g 〜 ±1.0 g
• 温度補償
• デジタルインターフェース: ASCII (RS-485 / RS-232)、Modbus (RS-485)
• 30 μg のデジタル分解能による高精度
• 動作温度範囲: -40°〜+85° C
• シール: IP67
• M12 および DB9 終端オプション
• CE、RoHS 準拠

用途

• 航空宇宙
• 軍事
• ロボティクス
• 学術研究
• 風力タービン制御
• 軌道監視および試験
• 風力発電監視
• 振動監視
• 自動制御システム
• 車両試験

寸法
寸法: 2.25 × 2.25 × 1.99 in

性能仕様（抜粋）
測定レンジ (g): ±0.2 ; ±1.0
デジタル分解能 (μg, 最大): 30 ; 30
再現性 (mg): 70 ; 70
非直線性 (% FRO) 最大: 0.04 ; 0.01
バイアスの温度感度 (mg/°C 最大): 0.005 ; 0.005
横軸ミスアライメント (° 最大): ±0.25 ; ±0.25
帯域幅 (Hz nom) (-3 dB): (サンプルレート) / 4 ; (サンプルレート) / 4
精度 - 温度センサ (°C, 最大): ±2 ; ±2
ウォームアップ時間 (秒 typ): 0.5 ; 0.5

電気 / プロトコル
軸数: 1、2、または 3
入力電圧範囲 (VDC): 5 min、9〜36 typ、38 max（逆接続保護あり）
電力 - RS-485終端有効時 (mW, max): 800.0
電力 - RS-485終端無効時 (mW, max): 600.0
プロトコル: ASCII (RS-485); ASCII (RS-232); MODBUS-RTU
ボーレート (bps): 2400、4800、9600、19200、38400、57600、115200、230400、460800、500000 (max)
通信設定: 8 ビット、1 ストップビット、偶数 | 奇数
データサンプルレート (Hz): 3.9、7.8、15.6、31.2、62.5、125
ノード ID: 0 + シリアル番号の下2桁
フィルタリング: ユーザー選択可能
バス終端 - 内部 (120Ω): On/Off

環境 / 機械
動作温度範囲: -40°〜+85° C
保管温度範囲: -55°〜+105° C
振動: 20 grms、5 Hz〜2 kHz
ショック: 180 g、0.011 秒、1/2 サイン
シール: IP67（IP67 コネクタと接続時）

特性 / 技術仕様

• モデルファミリ: JDHA シリーズ（100 / 200 / 300 バリエーション）
• 寸法: 2.25 × 2.25 × 1.99 in
• レンジ: 最大 ±1.0 g
• デジタル分解能: 30 μg（最大）
• インターフェース: ASCII (RS-485, RS-232), MODBUS-RTU
• サンプルレート: 選択可能（3.9〜125 Hz）
• 電源: 内部 RS-485 終端をサポート（最大 800 mW）または無効（最大 600 mW）
• 動作温度: -40°〜+85° C
• シーリング: IP67（IP67 コネクタ接続時）
• 適合規格: CE、RoHS
