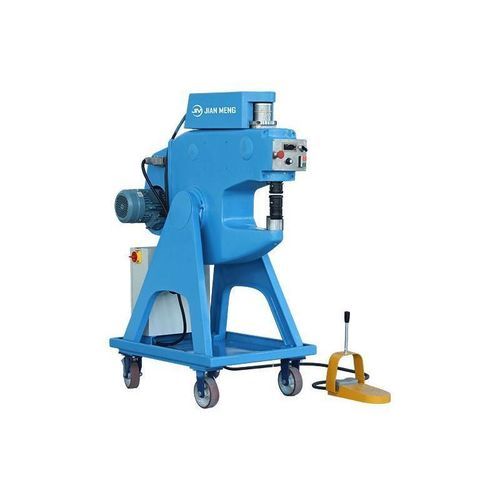

ロール成形機 PF350

板金用板金用金属

製品概要
Jianmeng PF350パワーフォーミングマシンは、シートメタルの冷間成形、特に伸縮成形のために設計された多機能パワーハンマーです。JM PF350パワーフォーミングマシンは、精密金属加工のために特別に設計されたコンパクトで効率的な冷間金属成形装置です。チップレスプロセスに適しており、伸縮、曲面成形、ドーミング、フランジング、平坦化などのさまざまな成形操作を含みます。プロトタイピング、航空機のメンテナンス、自動車の修復、金属工芸品の製造に特に適しています。冷間加工法を利用して変形を達成することで、材料の強度を保持し、部品の成形精度を効果的に向上させます。

設計と操作
PF350シートメタル成形機は、コンパクトな構造を採用しており、スペースをほとんど占有しないため、メンテナンスワークショップや移動操作が必要なアプリケーション環境での使用に非常に適しています。全体の操作は簡単で、クイックツール交換システムが装備されており、複数のツールを数秒で切り替えることができ、プロセスの応答速度と生産効率を大幅に向上させます。装置は低騒音と低振動で動作し、作業体験を効果的に改善し、プロの技術者の快適さと操作の安定性の要件を満たします。
コンパクトなサイズにもかかわらず、JM PF350金属成形機は強力な処理能力を誇り、アルミニウム、銅、ステンレス鋼などのさまざまな一般的な金属シートに適しています。航空宇宙、鉄道および地下鉄産業、自動車部品の生産、建築装飾などの業界で広く使用されています。特に複数の品種と小ロットを含む柔軟な処理ニーズに理想的で、優れた汎用性と効率を提供します。

機械の品質
JIANMENGは常に高品質の冷間成形ソリューションを提供することに焦点を当ててきました。PF350パワーフォーミングマシンは、耐久性と精密な機械設計のJMの遺産を受け継いでおり、高強度のフレーム構造と標準化されたツールインターフェースを備えており、安定した操作と一貫した出力を保証します。柔軟性と高品質の成形プロセスを求めるメーカーやメンテナンステクニシャンにとって、PF350クラフトフォーマーは長期的に信頼できるプロフェッショナルグレードの装置です。

技術仕様
鋼（Rm引張強度= 400 N/mm²）：2.0 mm
アルミニウム（Rm引張強度= 250 N/mm²）：2.5 mm
銅（Rm引張強度= 250 N/mm²）：2.0 mm
ステンレス鋼（Rm引張強度= 600 N/mm²）：1.5 mm
水平スロート開口：350 mm
垂直スロート開口：188 mm
作業スケジュール：8 mm
毎分作業スケジュール：0 - 400回/分
定格出力：1.5 kw
パンチの調整量：80 mm
パス：非同期モーター
駆動：電気
ストローク周波数：連続ストローク
正味重量：600 kg
長さ：1400 mm
幅：720 mm
高さ：1800 mm

成形技術
JianMeng技術は、低騒音で金属シートとプロファイルの正確でチップフリーの冷間成形を意味します。同じ機械を使用して、プロファイルの曲げや金属シートの成形、新しい部品の製造、部品の修理と正確な校正を行うことができます。さまざまなクラフトフォーマーツールが装備されており、これらの金属成形ツールは数秒で取り付けおよび交換でき、機械のタスクに適応します。Jian Meng PF350パワーフォーミングマシンは、頑丈で耐久性があり、非常に応答性の高い制御を提供しながら、巨大な圧力を提供することができます。その卓越した汎用性は、成形ツールオプションの幅広いバリエーションに由来し、簡単に交換でき、最適な機械の利用を保証します。

特徴と利点
JM金属パワーフォーミングマシンは、正確な結果を達成するのに役立ちます。これは、モーター駆動の調整可能なストローク位置を通じて達成され、繰り返し精度は0.1ミリメートルであり、人為的なエラーが減少します。

• より良い成形効果：JMのクラフトフォーマーツールと成形技術を利用することで、優れた成形結果を得ることができます。
• 迅速なツール交換、電子故障追跡、および指定されたメンテナンス間隔により、機械の利用を確保できます。
• より高い処理効率：JMシュリンクマシンを使用することで、ワークピースの成形時間を短縮できます。
• ユニークな成形ツールと成形技術により、シートメタル成形の効率が向上します。

インテリジェント機能
● 新しいインテリジェントデザイン
● ストローク速度の自由な選択
● 調整可能な逆位置
● 簡単な操作
● 保存された処理プログラムを通じて再現可能な結果を達成
● ツールの迅速な交換
● 電子故障追跡
● 複数のクラフトフォーマーツールが普遍性を保証

クラフトフォーマーツール
安定して信頼性のあるツール：JMのクラフトフォーマーツールは、Jian Mengパワーフォーミングマシン専用に開発されています。JMほど広範なシートメタル成形および成形ツールを提供するメーカーはありません。これらのツールは、ほぼすべての成形タスクと材料の要求を満たすことができます。私たちの成形ツールは長寿命を考慮して設計されています。ほとんどのJM成形ツールは、さまざまな材料とワークピース形状に使用できます。高精度で動作し、低騒音成形用に設計されています。たとえば、単一のツールで金属シートを成形し、しわを取り除くことができます。正確な圧力制御のおかげで、同じツールを微調整や修正タスクに使用できます。この汎用性は、Jian Meng成形機のユニークな特徴です。迅速なツール交換システムのおかげで、再クランプの時間が短縮されました。

• 鋸弧
• クランプ
• レベリング
• ストレッチング
• シュリンク
• アーチ
• 拡張
• 模倣
• 修正
• エッジプレーニング
• フランジング
• パンチング

適用分野

• 自動車製造と修理
• クラシックカーの修復
• 航空機のメンテナンス
• 航空機のスキン
• モデル製造とプロトタイプ開発
• 金属工芸と製造
• 金属彫刻
• 金属アート
• 教育と技術訓練
• エレベーターのドアパネルとキッチンおよびバスルーム機器のサンプル製作
• 小型ハードウェアメーカーと修理ステーション
• 航空宇宙

特徴 / 技術仕様

• 鋼（Rm引張強度= 400 N/mm²）：2.0 mm
• アルミニウム（Rm引張強度= 250 N/mm²）：2.5 mm
• 銅（Rm引張強度= 250 N/mm²）：2.0 mm
• ステンレス鋼（Rm引張強度= 600 N/mm²）：1.5 mm
• 水平スロート開口：350 mm
• 垂直スロート開口：188 mm
• 作業スケジュール：8 mm
• 毎分作業スケジュール：0 - 400回/分
• 定格出力：1.5 kW
• パンチの調整量：80 mm
• パス：非同期モーター
• 駆動：電気
• ストローク周波数：連続ストローク
• 正味重量：600 kg
• 長さ：1400 mm
• 幅：720 mm
• 高さ：1800 mm
