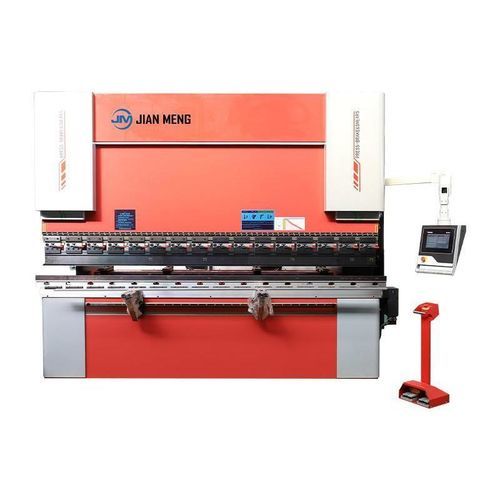

電動・油圧プレスブレーキ WE67K
CNC精密ボールねじ式
特徴
- 作動
- 電動・油圧
- 制御
- CNC
- その他の特徴
- 精密, ボールねじ式
- 押しつけ力
最大: 8,000 kN
最少: 500 kN
- 折りたたみの長さ
最大: 8,000 mm
(315 in)
最少: 1,300 mm
(51.2 in)
- エンジン出力
最大: 55 kW
(74.78 hp)
最少: 5.5 kW
(7.48 hp)
- 本体長さ
最大: 8,300 mm
(327 in)
最少: 1,800 mm
(71 in)
- 装置幅
最大: 3,600 mm
(141.73 in)
最少: 1,500 mm
(59.06 in)
- 装置高さ
最大: 4,500 mm
(177.17 in)
最少: 2,300 mm
(90.55 in)
- 最大ストローク
最大: 320 mm
(13 in)
最少: 150 mm
(6 in)
詳細
製品概要- Jianmeng電動油圧同期曲げ機は、油圧推力と電子制御同期駆動を組み合わせた高効率曲げ装置で、シートメタル加工ソリューションに高精度、安定性、エネルギー効率を提供します
。
応力解析および有限要素法- CAEソフトウェアSOLIDWORKSは、プレスブレーキおよびレーザー切断機のフレームの線形静的構造、応力、および変形を解析するために使用できます。
- FEA（有限要素法）は、複雑な構造、非常に複雑な荷重、過渡モデリング、および前述の要因の組み合わせを含むシナリオに非常に有効です。
CNCシステム
- コントローラーは機械全体の頭脳です。
- 3つのブランドのコントローラーを提供しています：
- アルゴリズムは曲げサイクルを最適化し、セットアップ時間を短縮し、特にバッチ処理シナリオにおいて全体的な効率を向上させます。
- システムは2Dおよび3Dグラフィックスの編集をサポートします。
油圧システム
- 油圧制御システムは、電気油圧サーボと同期設計を採用し、油圧シリンダー間の間隔が非常に小さくなっています。
- 強力な耐偏芯荷重、高精度の同期、プロフェッショナルな出力密度比、低コストを特長としています。
- 油圧システムの圧力は、曲げ力の要件を満たすために、特定の実用的なニーズに応じて調整することができます。
- 油圧オイルの純度を向上させ、故障率を低減するためのろ過システムを装備しています。
クイッククランプ
- 上型は簡単かつ迅速に交換でき、時間の使い方を最適化します
。
バックゲージ- X軸の移動に輸入ボールねじとダブルリニアガイドを使用し、精度と一貫性を向上。
- ステッピングモーターの代わりに、サーボモーターで制御される同期プーリー機構をリアブロックに搭載し、動作制御と精度を向上。
機械的な補正
- 独自設計のシステムが、スライダーとワークテーブルの全体的な変形に基づいて補正値を計算し、製品の優れた真直度と角度の一貫性を確保します
。
メインモーター- ブランドモーターは、機械の耐用年数を延ばし、低騒音運転を保証します。
- 電力レベルと設置サイズはIEC規格に準拠しており、使用とメンテナンスが容易です。
- 電力と電圧は、特定の要件に合わせてカスタマイズすることができます。
保護装置（オプション）
- DSP®レーザー保護機能は、高い安全性を必要とする用途に使用できます。
レーザー保護
- レーザー保護、マルチビーム受信
- 保護エリア：前面、中間、背面
- セキュリティレベル：CAT.4およびSIL3
- 検知ボックスの保護レベル：IP 65
- レーザー分類：1Mクラス
- 応答時間：5ミリ秒
- シフトポイント：5mm + 駐車スペース
- 最大保護距離：15M
- LEDインジケータライトは、様々なステータスを表示します
技術仕様
曲げ力｜曲げ長さ｜コラム間隔｜スライダーストローク｜喉頭入口深さ｜開口高さ｜作業速度｜メインモーター出力｜外形寸法｜重量
単位｜kN｜mm｜mm｜mm｜mm｜mm/s｜kW｜mm｜t
50t/1300 | 500 | 1300 | 1120 | 150 | 250 | 460 | 160 | 13 | 5.5 | 1800*1500*3200 | 4
50t/2000 | 500 | 2000 | 1600 | 150 | 250 | 460 | 160 | 13 | 5.5 | 2600*15002300 | 4.3
70t/1600 | 700 | 1600 | 1300 | 150 | 300 | 460 | 220 | 13 | 5.5 | 1800*1600*2500 | 5.1
70t/2500 | 700 | 2500 | 2050 | 150 | 300 | 460 | 220 | 13 | 5.5 | 3100*1600*2500 | 5.6
70t/3200 | 700 | 3200 | 2700 | 150 | 300 | 460 | 220 | 13 | 5.5 | 3700*1600*2500 | 6.6
80t/2500 | 800 | 2500 | 2050 | 150 | 300 | 460 | 220 | 12 | 7.5 | 3100*1600*2600 | 6
110t/2500 | 1100 | 2500 | 2050 | 200 | 400 | 480 | 220 | 12 | 11 | 3100*1800*2600 | 7
110t/3200 | 1100 | 3200 | 2700 | 200 | 400 | 480 | 220 | 12 | 11 | 3800*1800*2600 | 7.6
110t/4000 | 1100 | 4000 | 3100 | 200 | 400 | 480 | 220 | 12 | 11 | 4600*1800*2600 | 8
135t/3200 | 1350 | 3200 | 2700 | 200 | 400 | 480 | 220 | 10 | 11 | 3800*1800*2700 | 9
135t/4000 | 1350 | 4000 | 3100 | 200 | 400 | 480 | 160 | 10 | 11 | 4600*1800*2700 | 9.4
170t/4000 | 1700 | 4000 | 3100 | 200 | 450 | 480 | 160 | 10 | 15 | 4600*2000*2800 | 12.3
220t/4000 | 2200 | 4000 | 3100 | 200 | 450 | 480 | 160 | 9 | 18.5 | 4600*2200*2850 | 14
250t/4000 | 2500 | 4000 | 3100 | 250 | 450 | 540 | 100 | 8.5 | 22 | 4300*2100*3100 | 17.8
250t/6000 | 2500 | 6000 | 4800 | 250 | 450 | 540 | 100 | 8.5 | 22 | 6300*2150*3150 | 25
320t/4000 | 3200 | 4000 | 3100 | 250 | 500 | 570 | 80 | 8.5 | 22 | 4600*2500*3400 | 22
320t/6000 | 3200 | 6000 | 4800 | 250 | 500 | 570 | 80 | 8.5 | 22 | 6600*2500*3400 | 32
400t/4000 | 4000 | 4000 | 3100 | 300 | 500 | 610 | 80 | 8 | 30 | 4300*2700*3500 | 28.3
400t/6000 | 4000 | 6000 | 4800 | 300 | 500 | 610 | 80 | 8 | 30 | 6300*2700*3500 | 37.4
500t/4000 | 5000 | 4000 | 3100 | 300 | 500 | 610 | 80 | 8 | 37 | 4300*3000*3500 | 35
500t/6000 | 5000 | 6000 | 4800 | 300 | 500 | 610 | 80 | 8 | 37 | 6300*3000*3600 | 45.8
600t/4000 | 6000 | 4000 | 3100 | 320 | 600 | 650 | 80 | 8 | 45 | 4300*3300*3600 | 45.8
600t/6000 | 6000 | 6000 | 4800 | 300 | 600 | 650 | 80 | 8 | 45 | 6300*3300*3900 | 56.8
700t/6000 | 7000 | 6000 | 4800 | 320 | 600 | 650 | 80 | 8 | 55 | 6300*3500*4000 |
800t/6000 | 8000 | 6000 | 4800 | 320 | 600 | 650 | 80 | 8 | 30*2 | 6300*3600*4200 |
800t/8000 | 8000 | 8000 | 6600 | 320 | 600 | 650 | 80 | 8 | 30*2 | 8300*3600*4500 |
主な特長/技術仕様- 高効率CNC電気油圧式シンクロナスプレスブレーキ
- 電子制御シンクロナスドライブによる油圧スラスト
- 高精度、安定性、エネルギー効率
- 複数のコントローラーオプション（Delem、ESA、Cybelec）
- 高度な油圧システム（ろ過機能付き）
- 上型用クイッククランプ
- X軸用輸入ボールねじおよびダブルリニアガイド
- サーボモーター制御同期プーリー（リアブロック用）
- 変形用機械的補正システム
- ブランドメインモーター、IEC準拠
- オプションのDSP®レーザー保護
---
