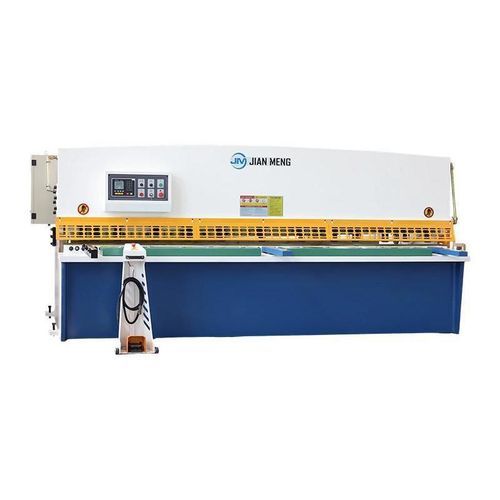

油圧式せん断機 QC12Kプレートスイングビーム直線型
お気に入りに追加する
商品比較に追加する
特徴
- 駆動
- 油圧式
- 応用
- プレート
- タイプ
- スイングビーム
- その他の特徴
- CNC, 直線型
- 板厚
最大: 25 mm
(0.98 in)最少: 4 mm
(0.16 in)- 働き幅
最大: 32,000 mm
(1,259.84 in)最少: 2,000 mm
(78.74 in)
詳細
製品概要
- Jianmengスイングビームシャーは、革新的な技術を採用し、各切断の精度を確保するための電動フロント角度調整機能を備えています。
- 油圧スイングシャーリングマシンは、現在の市場で人気のある製品であり、全長および超広幅のシートを切断するための高品質で費用対効果の高いソリューションを提供します。
応力解析と有限要素法
- CAEソフトウェアSOLIDWORKSは、ベンディングマシンやレーザー切断機のフレームの線形静的構造、応力、変形の解析に使用できます。
- FEAは、複雑な構造、非常に複雑な荷重、過渡的なモデリング、上記の要因の組み合わせなどの状況にとって非常に有意義です。
CNCシステム
- ESTUNE21S CNCシステム
- 高精細油圧ディスプレイスクリーン
- 通常のモーターと周波数変換器を制御
- X軸インテリジェント位置決め
- マルチステッププログラミング、40プログラム、各25ステップ
- タイムリレー機能内蔵
- ワンクリック機能切替
- 一方向位置決め機能
- ワンクリックでパラメータのバックアップと復元が可能
- 中国語と英語
- メートル法
- このマシンは、ブランドの油圧バルブグループを採用しています。
- 油圧過負荷保護機能、オイル漏れやバルブ詰まりはほとんど発生しません。
- リアルタイム油圧監視は、スムーズなオイルフローと機器の安定した動作を保証します。
フィードインレット
- フィードインレットの設計は、安全で信頼性の高い操作を確保するための安全基準を満たしています。
- 最小フィード高さはシートの厚さに等しく、最大フィード高さはシートの厚さプラス20〜25mmに等しいです。
- フィードの高さを簡単にカスタマイズするための高さ調整ネジを装備しています。
- 前面と側面のガードレールは、オペレータの安全な操作を保証します。
バックゲージ
- リアストッパー材料の設計と安定性は、せん断能力にとって重要です。
- 優れた製品、安定性、正確なバックステップにより、高品質の切断を実現しました。
- リニアガイドと高速ボールねじに支えられたリアストップシステムの動きにより、長寿命、高感度、衝突への耐性を強化しました。
- ブランド・モーターは、耐用年数を延ばし、低ノイズ動作を保証します。
- パワーレベルと設置サイズは、使いやすさとメンテナンスのためにIEC規格に準拠しています。
- 特定の顧客の要件を満たすために、パワーと電圧をカスタマイズすることができます。
技術仕様 技術仕様
後材移動量 主電動機出力 せん断角度 外形寸法 重量
4×2000 4 mm 2000 mm 20 min-1 20-600 mm 7.5 kW 1°30′ 2590×1610×1715 mm 3.8 t
4×2500 4 mm 2500 mm 20 min-1 20-600 mm 7.5 kW 1°30′ 3140×1610×1630 mm 4.3 t
4×4000 4mm 4000mm 8min-1 20-600mm 7.5 kW 1°30′ 4640×1640×1830 mm 7.5 t
6×2000 6 mm 2000 mm 20 min-1 20-600 mm 7.5 kW 1°30′ 2590×1640×1720 mm 4.6 t
6×2500 6 mm 2500 mm 18 min-1 20-600 mm 7.5 kW 1°30′ 3140×1640×1630 mm 5.2 t
6×3200 6 mm 3200 mm 14 min-1 20-600 mm 7.5 kW 1°30′ 3840×1640×1630 mm 6.3 t
6×4000 6 mm 4000 mm 12 min-1 20-600 mm ； 11 kW 1°30′ 4670×1900×1830 mm 9.3 t
6×5000 6 mm 5000 mm 7 min-1 20-800 mm ； 11 kW 1°30′ 5770×2152×2065 mm 15.8 t
6×6000 6 mm 6000 mm 7 min-1 20-800 mm ； 15 kW 1°30′ 6800×2300×2360 mm 22.2 t
8×2500 8 mm 2500 mm 14 min-1 20-600 mm ； 11 kW 1°30′ 3140×1610×1660 mm 5.3 t
8×3200 8 mm 3200 mm 10 min-1 20-600 mm ； 11 kW 1°30′ 3840×1610×1660 mm 6.3 t
8×4000 8 mm 4000 mm 10 min-1 20-600 mm ； 11 kW 1°30′ 4700×1910×1830 mm 9.5 t
8×5000 8 mm 5000 mm 7 min-1 20-800 mm ； 15 kW 1°30′ 5860×2252×2215 mm 18.5 t
8×6000 8 mm 6000 mm 6 min-1 20-800 mm ； 15 kW 1°30′ 6870×2468×2410 mm 24.6 t
10×2500 10 mm 2500 mm 10 min-1 ；20-600 mm 15 kW 2° 3400×1690×1800 mm 7.8 t
10×3200 10 mm 3200 mm 8 min-1 20-600 mm ； 15 kW 1°48′ 4100×1690×1900 mm 9.2 t
10×4000 10 mm 4000 mm 8 min-1 20-800 mm 18.5 kW 1°54′ 4850×2152×2090 mm 15 t
12×2500 12mm 2500mm 10min-1 15t20-600 mm 15 kW 2° 3400×1690×1800 mm 7.8 t
12×3200 12 mm 32000 mm 10 min-1 20-800 mm 18.5 kW 1°30′ 4085×2050×2120 mm 12 t
12×4000 12 mm 4000 mm 8 min-1 20-800 mm 18.5 kW 2° 4870×2250×2150 mm 15.3 t
12×5000 12mm 5000mm 8min-1 20-800 mm 30 kW 2° 5900×2480×2400 mm 22.4 t
16×2500 16 mm 2500 mm 8 min-1 20-800 mm 18.5 kW 2° 3435×2050×2130 mm 11.5 t
16×3200 16 mm 3200 mm 7 min-1 20-800 mm 18.5 kW 2° 4120×2192×2155 mm 14.5 t
16×4000 16mm 4000mm 7min-1 25-800 mm 30 kW 2° 4900×2300×2315 mm 18.6 t
20×2500 20 mm 2500 mm 6 min-1 20-800 mm ； 37 kW 2°30′ 3450×2075×2515 mm 15 t
20×3200 20 mm 3200 mm 5 min-1 25-800 mm ； 37 kW 2°30′ 4180×2300×2600 mm 19 t
20×4000 20 mm 4000 mm 5 min-1 30-1000 mm 37 kW 2°30′ 4950×2388×2760 mm 24 t
25×2500 25mm 2500mm 5min-1 ；40-800 mm 45 kW 3° 3460×2300×2696 mm 16.8 t
主な特長/技術仕様
- 正確な切断のための電動フロント角度調整
- 油圧スイングビーム設計
- マルチステッププログラミングを備えたESTUNE21S CNCシステム
- 過負荷保護機能を備えたブランド油圧バルブグループ
- カスタマイズ可能なフィードインレット高さと安全ガードレール
- 高速ボールねじとリニアガイドリアストップシステム
- ブランドメインモーター、
- IEC準拠、カスタマイズ可能な電圧
- さまざまな切断厚さ、幅、出力の幅広いモデル
---
