電動アクチュエータ

リニアステッピングリードスクリュー

製品概要

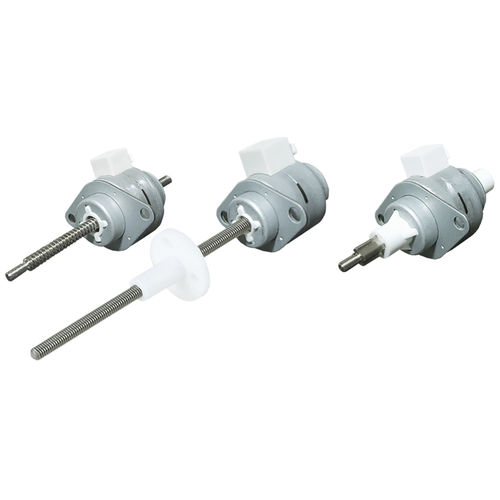

PM 25 mm ステッパー式リニアアクチュエータは External、Non‑Captive、Kaptive の各構成で提供されます。異なるリードスクリュー径、リード、スクリュー端部の加工や長さのカスタマイズにより、産業用途に適合させることが可能です。

モーター特性
フレームサイズ：25 mm
極性：Bi‑Polar
アクチュエータ形状：External、Non‑Captive、Kaptive
ステップ角：7.5° / 15°
巻線電圧：5 V、12 V
7.5° / 15° の構成で 5V / 12V の巻線が選択可能
相電流（例）：370 mA（5 V）、160 mA（12 V）
相抵抗（例）：13.5 Ω（5 V）、70 Ω（12 V）
相インダクタンス（例）：12.5 mH / 65 mH（7.5°）、9.5 mH / 47 mH（15°）
消費電力：3.85 W
ロータ慣性：1.08 g·cm²
絶縁等級：B
絶縁抵抗：100 MΩ
質量：50 g

使用可能なリードスクリューとステップ毎移動量
7.5° — Φ3.5 mm

• リード 0.3 mm → ステップ毎移動 0.00625 mm → コード AF
• リード 0.6096 mm → 0.0127 mm → コード AA
• リード 1.0 mm → 0.02083 mm → コード AB
• リード 1.2192 mm → 0.0254 mm → コード B
• リード 2.0 mm → 0.04167 mm → コード G
• リード 2.4384 mm → 0.0508 mm → コード J
• リード 4.0 mm → 0.0833 mm → コード M

• Φ4.77 mm — リード 0.635 mm → 0.0132 mm → コード A
• Φ4.77 mm — リード 1.27 mm → 0.0265 mm → コード D
• Φ4.77 mm — リード 2.54 mm → 0.0529 mm → コード K

15°

• Φ3.5 — リード 0.3 mm → 0.0125 mm → コード AF
• Φ3.5 — リード 0.6096 mm → 0.0254 mm → コード AA
• Φ3.5 — リード 1.0 mm → 0.0417 mm → コード AB
• Φ3.5 — リード 1.2192 mm → 0.0508 mm → コード B
• Φ3.5 — リード 2.0 mm → 0.0833 mm → コード G
• Φ3.5 — リード 2.4384 mm → 0.1016 mm → コード J
• Φ3.5 — リード 4.0 mm → 0.1667 mm → コード M

• Φ4.77 mm — リード 0.635 mm → 0.0265 mm → コード A
• Φ4.77 mm — リード 1.27 mm → 0.0529 mm → コード D
• Φ4.77 mm — リード 2.54 mm → 0.1058 mm → コード K

寸法図
タイプ：External / Non‑Captive / Kaptive（各タイプの図面あり）
ストローク X（mm） | 前方突出 A | 総突出 B | 本体長 C（最大）

• 13 | 10.5 ±0.25 | 36.5 | 27.5
• 18 | 15.5 ±0.25 | 46.5 | 32.5
• 25 | 22.5 ±0.25 | 60.5 | 39.5
• 31 | 28.5 ±0.25 | 72.5 | 45.5

速度‑推力曲線
25 mm PM アクチュエータ用の速度‑推力特性グラフを提供しています。必要な速度と推力に合わせたリードとステップ角の選定にご使用ください。

オプション

• スクリュー端部加工：機械的結合に応じた各種バリエーションを用意。
• テフロン（PTFE）コーティング：グリース不要のスクリュー／ナット組合せが必要な場合に選択可能。従来の SUS スクリューに比べ寿命が長く、推力性能が向上します。全リードオプションおよび External/Non‑Captive/Kaptive に適用可能。

仕様 / 技術データ

• Brand: DINGS
• シリーズ: PM Stepper Linear Actuator（25 mm）
• フレーム: 25 mm
• タイプ: External、Non‑Captive、Kaptive
• ステップ角: 7.5°、15°
• 巻線電圧: 5 V、12 V
• 相電流: 370 mA / 160 mA（巻線により異なる）
• 相抵抗: 13.5 Ω / 70 Ω
• 相インダクタンス: 9.5–65 mH
• 消費電力: 3.85 W
• ロータ慣性: 1.08 g·cm²
• 絶縁等級: B — 絶縁抵抗: 100 MΩ
• 質量: 50 g
