電動アクチュエータ

リニアステッピングリードスクリュー

概要

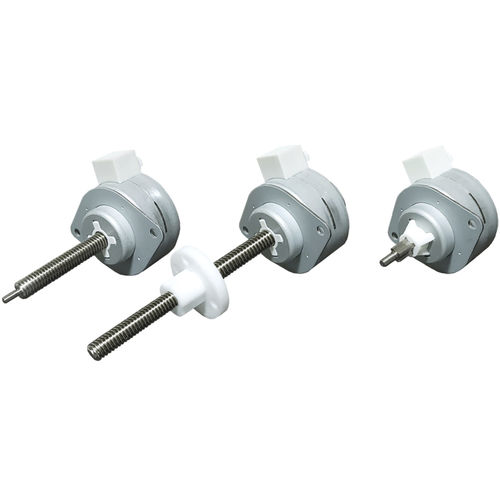

36 mm フレームの PM ステッピングリニアアクチュエータは、External、Non‑Captive、Kaptive の各構成で提供されます。リードスクリューの端部加工や行程長のカスタマイズが可能です。

モータ特性
フレームサイズ：36 mm
極性：バイポーラ
アクチュエータタイプ：External、Non‑captive、Kaptive
ステップ角：7.5°、15°
巻線：5V、12V
位相電流：560 mA（5V）、230 mA（12V）
位相抵抗：9 Ω（5V）、52 Ω（12V）
位相インダクタンス：11.5 mH / 72 mH（7.5° 5V/12V）、8 mH / 56 mH（15° 5V/12V）
消費電力：5.6 W
ローター慣性：8.5 g·cm²
絶縁クラス：B；絶縁抵抗：100 MΩ
質量：120 g

使用可能なリードスクリューとステップ当たり移動量

• 7.5° — Φ4.77 mm：リード 0.635 mm（0.025 in）→ 移動/ステップ 0.0132 mm（0.00052 in）— コード A
• 7.5° — Φ4.77 mm：リード 1.27 mm（0,05 in）→ 移動/ステップ 0.0265 mm（0.00104 in）— コード D
• 7.5° — Φ4.77 mm：リード 2.54 mm（0.1 in）→ 移動/ステップ 0.0529 mm（0.00208 in）— コード K
• 7.5° — Φ6.35 mm：リード 0.6096 mm（0.024 in）→ 移動/ステップ 0.0127 mm（0.0005 in）— コード AA
• 7.5° — Φ6.35 mm：リード 1.2192 mm（0.048 in）→ 移動/ステップ 0.0254 mm（0.001 in）— コード B
• 7.5° — Φ6.35 mm：リード 2.4384 mm（0.096 in）→ 移動/ステップ 0.0508 mm（0.002 in）— コード J
• 15° — Φ4.77 mm：リード 0.635 mm（0.025 in）→ 移動/ステップ 0.0265 mm（0.00104 in）— コード A
• 15° — Φ4.77 mm：リード 1.27 mm（0.05 in）→ 移動/ステップ 0.0529 mm（0.00208 in）— コード D
• 15° — Φ4.77 mm：リード 2.54 mm（0.1 in）→ 移動/ステップ 0.1058 mm（0.00417 in）— コード K
• 15° — Φ6.35 mm：リード 0.6096 mm（0.024 in）→ 移動/ステップ 0.0254 mm（0.001 in）— コード AA
• 15° — Φ6.35 mm：リード 1.2192 mm（0.048 in）→ 移動/ステップ 0.0508 mm（0.002 in）— コード B
• 15° — Φ6.35 mm：リード 2.4384 mm（0.096 in）→ 移動/ステップ 0.1016 mm（0.004 in）— コード J

寸法図
バリエーション：External / Non‑Captive / Kaptive（各バリアントの図面を用意）。

• ストローク 16 mm — 前方延長 A：12 ±0.25 mm — 全体延長 B：41 mm — 本体長さ C（最大）：31.5 mm
• ストローク 25 mm — 前方延長 A：21 ±0.25 mm — 全体延長 B：59 mm — 本体長さ C（最大）：40.5 mm
• ストローク 38 mm — 前方延長 A：34 ±0.25 mm — 全体延長 B：85 mm — 本体長さ C（最大）：53.5 mm

速度‑推力曲線
36 mm PM アクチュエータの速度‑推力特性グラフ（通常は異なる条件用に 2 セット）を提供し、選定を支援します。

オプション

• スクリュー端部加工：リードスクリュー端部のカスタム加工に対応します（要相談）。
• テフロンコーティング：グリース不要のスクリュー／ナット組合せ向けにテフロン被覆のリードスクリューを提供。従来の SUS リードスクリューに比べ寿命延長と推力改善が見込めます。全てのリードスクリューオプションおよび PM タイプに適用可能です。

特長／技術仕様

• ブランド：DINGS
• 製品シリーズ：PM Stepper Linear Actuator
• フレームサイズ：36 mm
• 極性：バイポーラ
• アクチュエータタイプ：External、Non‑captive、Kaptive
• ステップ角：7.5°、15°
• 巻線（電圧）：5V、12V
• 位相電流：560 mA（5V）、230 mA（12V）
• 位相抵抗：9 Ω（5V）、52 Ω（12V）
• 位相インダクタンス：11.5 mH / 72 mH（7.5° 5V/12V）、8 mH / 56 mH（15° 5V/12V）
• 消費電力：5.6 W
• ローター慣性：8.5 g·cm²
• 絶縁クラス：B
• 絶縁抵抗：100 MΩ
• 質量：約120 g
• 利用可能リードスクリュー：Φ4.77 mm、Φ6.35 mm（コード A, D, K, AA, B, J）
• ストローク例：16 mm、25 mm、38 mm
• オプション：スクリュー端部加工、テフロンコーティング
