自動装置用ステッパー 24H5044-240-5AL

ロボット用梱包用

製品

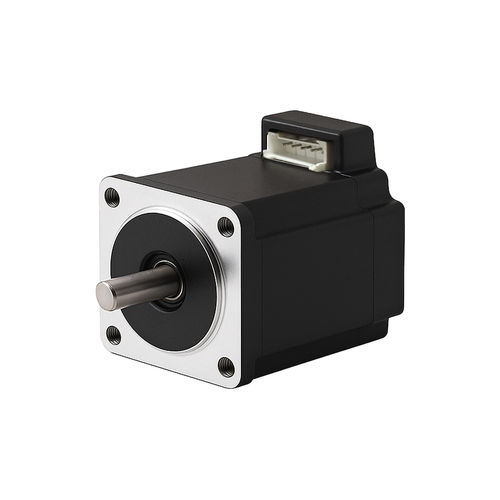

DINGS 5相ハイブリッド回転ステッピングモーター、サイズ24（60mm）、型番 24H5044-240-5AL。産業用オートメーション、ロボット、包装ラインなどの精密用途向けに設計され、低共振で繰り返し精度の高い位置決めを実現します。

モーター特性
Model | Phase | Step angle (°) | Rated current (A) | Resistance (Ω) | Inductance (mH) | Holding torque (N·m) | Rotor inertia (g.cm²) | Length (mm) | Weight (kg)
24H5044-240-5AL | 5 | 0.72 | 2.4 | 0.3 | 0.55 | 0.6 | 230 | 44 | 0.55

許容ラジアル荷重（取付面からの距離）
5 mm: 210 N
10 mm: 170 N
15 mm: 140 N
20 mm: 120 N

寸法図

• 寸法図: 24H5044.png
• 機種専用図: 24H5044-240-5AL-004(REV00).png

トルク特性曲線
曲線画像: 24_torque curve.png

試験条件
試験電圧: 24Vdc
ドライバ型式: DS-OLF2-FPD
定格電流: 2.4 A (rms)

仕様

• 型番: 24H5044-240-5AL
• 相数: 5
• ステップ角: 0.72°
• 定格電流: 2.4 A (rms)
• 抵抗: 0.3 Ω
• インダクタンス: 0.55 mH
• 保持トルク: 0.6 N·m
• ロータ慣性: 230 g·cm²
• 長さ: 44 mm
• 重量: 0.55 kg
• 許容ラジアル荷重: 5 mm = 210 N; 10 mm = 170 N; 15 mm = 140 N; 20 mm = 120 N
• 推奨試験/環境: 24 Vdc、ドライバ DS-OLF2-FPD
