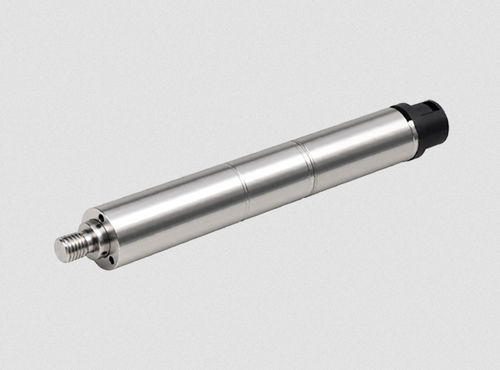

電動アクチュエータ 10ZWWC25L

リニアリードスクリューDC

モーター特性
モーター型番: 10ZWWC25L
モーターサイズ: 10 mm
定格電圧: 12 V
定格電流: 0.8 A
リードスクリューピッチ: 1 mm
標準ストローク（カスタマイズ可）: 15 mm
最大ストローク: 25 mm
最高速度: 28 mm/s
定格推力: 80 N
ピーク推力（短時間）: 160 N
ギア比: 4.25、18
重量: 31.9 g
外形寸法: Φ10 × 83.2 mm
動作温度: −20 ~ +50 ℃
繰り返し精度: ±0.08 mm
エンコーダ種類: 増分式磁気エンコーダ
チャンネル数: 3
エンコーダ供給電圧: 3.3 V
分解能: 1024

寸法図
型番10ZWWC25Lの寸法図が利用可能です（寸法画像および製品画像あり）。

注意事項
上記のデータはギア比18:1を基準としています。

仕様 / 技術仕様

• 型番: 10ZWWC25L
• モーターサイズ: 10 mm
• 定格電圧: 12 V
• 定格電流: 0.8 A
• リードスクリューピッチ: 1 mm
• 標準ストローク: 15 mm（カスタマイズ可）
• 最大ストローク: 25 mm
• 最高速度: 28 mm/s
• 定格推力: 80 N
• ピーク推力: 160 N（短時間）
• ギア比オプション: 4.25、18（データは18:1に基づく）
• 重量: 31.9 g
• 外形寸法: Φ10 × 83.2 mm
• 動作温度: −20 ~ +50 ℃
• 繰り返し精度: ±0.08 mm
• エンコーダ: 増分式磁気エンコーダ、3チャンネル、3.3 V給電、分解能1024
