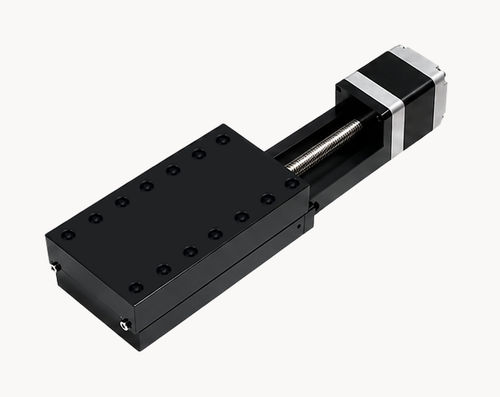

ボールねじリニアモジュール DMP 100

コンパクト

製品概要
精密な直線位置決め用に設計された42mmのボールねじ駆動リニアモジュール。ストローク：100 mm、ねじりピッチ：2 mm、1ステップあたりの直線移動量：0.01 mm/step。

モーター特性

• モータ品番：DMP100-17E2115BS24-80175-110
• 相数：2
• ステップ角：1.8°
• 定格電流/相：1.5 A (RMS)
• 抵抗/相：1.9 ±10% Ω
• インダクタンス/相：2.2 ±20% mH
• 1ステップ当たりの直線移動量：0.01 mm/step
• ボールねじ径：Φ8 mm
• ボールねじピッチ：2 mm
• 精度等級：C5(DY)
• 絶縁クラス：B
• 絶縁抵抗：100 MΩ (500 VDC)
• 温度上昇：80 °C
• ストローク：100 mm
• ボールねじの軸方向クリアランス：0.005 mm
• 使用温度：0-40 °C（結露しないこと）

寸法図
外観画像および詳細な寸法図を用意しています：DMP_100.png、DMP100-dimension.jpg。取り付けや設計検討時に参照してください。

速度-推力特性曲線
Single StackおよびDouble Stack構成の速度-推力特性曲線（サイズ参照：42 mm）を提供しています。必要な速度と推力に応じて曲線を参照してください。

試験条件
試験電圧：24 Vdc、ドライバ機種：DS-OLS2-FPD（バイポーラ・チョッパードライバ）、定格電流（RMS）にて。電源電圧やドライバ条件により推力は変動します。50%の推力マージンを推奨します。

技術仕様

• 型式：DMP 100
• モータ品番：DMP100-17E2115BS24-80175-110
• 相数：2
• ステップ角：1.8°
• 定格電流/相：1.5 A (RMS)
• 抵抗/相：1.9 ±10% Ω
• インダクタンス/相：2.2 ±20% mH
• 1ステップ当たりの直線移動量：0.01 mm/step
• ボールねじ径：Φ8 mm
• ボールねじピッチ：2 mm
• 精度等級：C5(DY)
• 絶縁クラス：B
• 絶縁抵抗：100 MΩ (500 VDC)
• 最大温度上昇：80 °C
• 標準ストローク：100 mm
• ボールねじの軸方向クリアランス：0.005 mm
• 使用温度：0-40 °C（結露しないこと）
