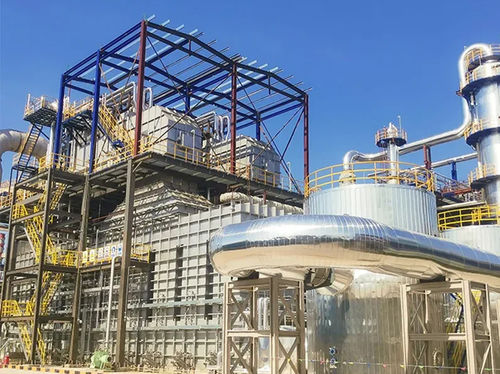

過熱スチーム式ボイラー

温水飽和蒸気ガス

モジュラー式廃熱ボイラーは、熱力学および伝熱工学の原理に基づき、工業プロセス中に発生する高温排ガス・排気・蒸気などの廃熱を回収し、蒸気・温水・電力といった有効な熱エネルギーへ変換するよう設計されています。 そのコアコンセプトは、モジュール設計により廃熱回収と蒸気温水供給を高効率に一体化し、エネルギー再利用・排出削減・システム柔軟性の向上を同時に実現することです。 理論 ボイラーシステムは、高温熱交換セクション、低温凝縮ユニット、集じんおよび排ガス浄化モジュールなど、複数の機能モジュールで構成され、個々の産業プロセス条件に応じて柔軟に組み合わせることができます。高効率熱交換器フィン付きチューブ、シェル&チューブ熱交換器などを介して熱を水媒体に伝え、工業用グレードの蒸気または温水へ変換します。システムは 85 以上の廃熱回収効率を達成するよう設計されています。 モジュール構造により、据付・試運転が簡素化されるとともに、段階的な能力増強や保守性の向上を実現します。各モジュールは単独運転も、焼却炉や廃熱発電設備など他のエネルギーシステムとのシームレスな統合運転も可能で、柔軟かつ高効率なエネルギー回収ソリューションを提供します。 鉄鋼、化学、発電、セメント、廃棄物焼却などの高温・高負荷産業に広く採用されており、モジュラー式廃熱ボイラーは、グリーン製造と省エネルギーの推進において重要な役割を果たします。 特長 蒸気–空気シナジーによる高効率運転 空気予熱モジュールと一体化し、給水の残留熱を利用して焼却炉用燃焼空気を予熱することで、蒸気の供給と燃焼用熱風需要を同時に満たします。 屋外設置に適した分割モジュール設計 水平火管式蒸発器と、水管式過熱器エコノマイザーモジュールの組み合わせ構造を採用。屋外設置に最適化され、据付・保守効率を約 30 向上させます。 安定した低圧過熱蒸気の供給 蒸発・過熱・省エネの三段加熱面が連携し、220 ℃ の低圧過熱蒸気を 13.8 t/h で安定供給でき、小規模焼却設備のエネルギー需要に最適です。
