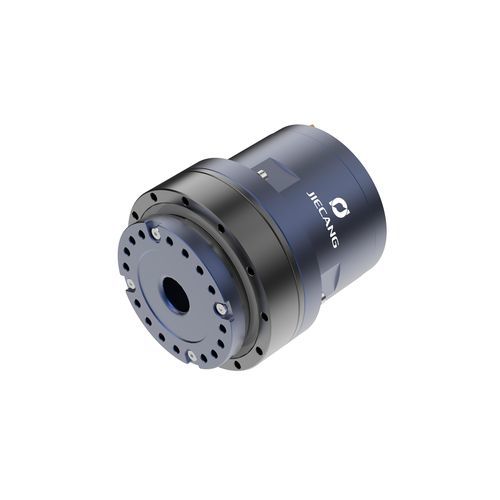

ロボット用回転モジュール JCRM80

電動式

概要
JIECANGの回転モジュール JCRM80 は、小型の設置面積で高トルク密度と精密な位置決めを実現するコンパクトな回転アクチュエータです。要求の厳しいインデックスや位置決め作業に対応する持続トルクとピークトルクを提供します。24 VDC または 48 VDC の選択肢があり、位置保持用に摩擦式ブレーキを装備しています。

図示 / 画像

• 製品の主要画像およびモジュール外観や取り付け面を示す追加ビューが利用可能です。

Module information (as presented on the page)

• 製品概要（ページ上部）：定格トルク：30 Nm；ピークトルク：70 Nm；重量：1.3 kg。
• 詳細表の値（モジュールパラメータ）：定格電圧：24 / 48 VDC；ブレーキ：摩擦式；ピークトルク：70 Nm；減速比：100；瞬間許容最大トルク：140 Nm；外形直径：80 mm；定格トルク：31 Nm；長さ：86 mm；定格電流：9 / 4.5 A；重量：1.3 kg；定格速度：32 rpm；配線穴径：14 mm；モジュール出力：103 W；位置精度（出力側）— 繰返し精度：±10 arc-sec；絶対精度：±25 arc-sec。

値に関する注記

• ページには製品概要で定格トルク = 30 Nm と表示され、詳細なパラメータ表では定格トルク = 31 Nm と表示されています。両方の値はページ上と同様にここに正確に記載されています。

技術仕様

• モデル：JCRM80
• 定格電圧 (VDC)：24 / 48
• ブレーキ：摩擦式
• 定格トルク：30 Nm（製品概要） / 31 Nm（詳細表）
• ピークトルク (Nm)：70
• 瞬間許容最大トルク (Nm)：140
• 減速比：100
• 外形直径 (mm)：80
• 長さ (mm)：86
• 定格電流 (A)：9 / 4.5
• 重量 (kg)：1.3
• 定格速度 (rpm)：32
• 配線穴径 (mm)：14
• モジュール出力 (W)：103
• 位置精度（出力側）：繰返し精度 ±10 arc-sec；絶対精度 ±25 arc-sec
