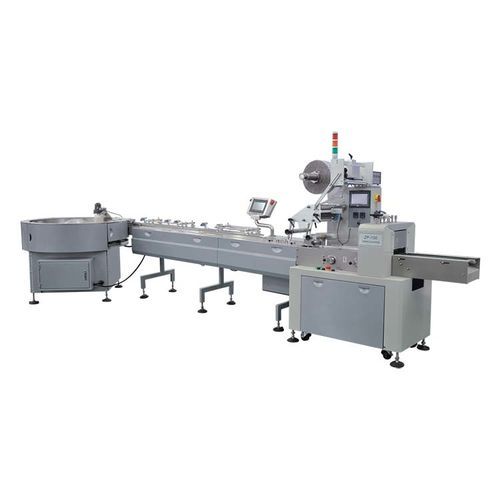

自動包装機 GQ

PLC制御シュリンク トンネル付き熱収縮性フィルム用

製品説明
GQシリーズのピロー包装機は、食品、医薬品、日用品の自動包装を目的とした産業用包装装置です。フレキシブルフィルムや底部給紙の紙を用いて個別のピロー形状包装を成形し、異なる生産速度や包装形態に対応します。

利用可能な機種

• GQX-350 — 底部給紙型ピロー包装機（紙供給）
• GQ-350 — 高速ピロー包装機
• GQ-450 — 高速ピロー包装機
• GQ-590 — 自動熱収縮（シュリンク）包装機

機能／工程能力

• 自動給紙および搬送
• 高精度の計量・分割
• 製品充填
• 自動袋形成およびシール
• 日付・ロット印字
• 膨張・排気制御
• 仕上がり製品の排出（後工程搬送向け）

作業原理 — 底部給紙型ピロー包装機

• 紙供給：ロール紙を展開し、開封／成形ユニットへ供給する。
• 包装形成：紙を折り曲げて開放型の管状構造を作り、ピロー包装用のフィルムチューブに類似した形状を成形する。
• 製品供給：所定位置で製品を管状構造内へ投入する。
• シールと切断：加熱または圧力で成形・シール・切断し、個別の紙袋を作成する。
• 排出：完成した紙袋を後工程の二次包装（バンド掛け、箱詰め等）へ排出する。

作業原理 — 高速ピロー包装機

• 最適化された機械構造と制御により高速包装を実現。
• 高精度の位置決めにより正確なシールと切断を確保。
• 高度な自動化：給紙、シール、切断を同期制御し、包装パラメータの調整が可能。
• 長時間の高速運転に適した設計。

作業原理 — 自動熱収縮包装機

• 供給システム：製品はコンベア上または供給ライン上で位置決めされる。
• 包装材供給：熱収縮フィルムやバッグをロールから供給する。
• シールと切断：フィルム／バッグを所定寸法に切断・シールする。
• 加熱収縮：連続炉やシュリンクチャンバーを通過させ、製品にフィットさせる。
• 冷却と固定：冷却して収縮包装を安定化・固定する。

特徴と利点

• 高い計量精度と効率的なスループット。
• 操作性を考慮した設計で扱いやすい。
• コンパクトな設置面積で省スペース。
• さまざまな製品サイズ・形状への柔軟な対応。
• 適切な材料使用時に確実なシール性と保存性を実現。
• 単品包装からブロック・ストリップ形状の定型包装まで対応。

仕様／技術データ

• 制御：PLC制御、インバータによる速度調整。
• 自動機能：自動カウント、袋長・包装速度の表示。
• 温度制御：PID自動温度制御。
• 材料追跡：光電式トラッキング（カラーマーク追跡）対応。
• 安全・診断：過負荷保護、漏電保護、アラームおよび自己診断機能（エラー表示）。
• 位置決め・切断：デジタル入力による切断位置制御で高精度切断とフィルムロス低減を実現。
• 対応包装材料：プラスチックフィルム、熱収縮フィルム、紙ベースモデルは底部紙など。
