床置き多関節アーム KR 210

床下工業用

概要

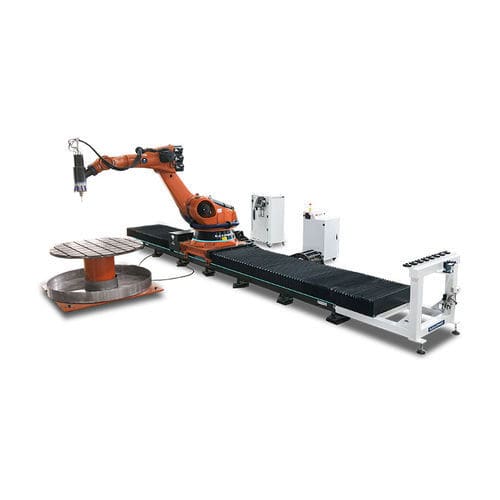

このレール式6軸彫刻ロボットは、6 mのリニアトラックに搭載されたKUKA R2700ロボットアーム（KR210）を組み合わせ、非金属の大型で複雑なワークの作業領域を拡張します。自動工具交換に対応し、発泡材、木材、石材、プラスチック等に適しています。主な用途は家具、金型製作、衛生陶器、映画・テレビの小道具などです。

オーバービュー

• カテゴリー：ロボットアーム
• 供給能力：在庫350台以上
• アフターサービス：オンラインでの生涯無料技術サポート；海外サービス対応
• 支払条件：オンライン（T/T、PayPal、Trade Assurance）／オフライン（T/T、L/C、クレジットカード）
• 保証：機械全体に対する12か月限定保証（主要部品の延長保証あり）

特徴

• 多関節の6軸ロボットに外部回転軸とリニアスライドレールを組み合わせ、高い加工柔軟性を実現。
• 構成オプション：6軸ロボット＋固定テーブル（複数ステーション）＝高さが制限される小〜中型部品に適合。
• 6軸ロボット＋回転テーブル（合計7軸）で360°全周加工が可能—3D彫刻や人物像に最適。
• 6軸ロボットをリニアトラックに搭載（軌道移動）して非常に大きな発泡金型や大型ワークの作業範囲を拡張。

技術仕様

• 製品種別：自動6軸CNC彫刻ロボット
• Brand (robot specification)：KUKA KR210 R2700-2
• 型式表示：KR 210
• 軸数：6
• 定格荷重：210 Kg
• 最大荷重：275 Kg
• 最大リーチ（手伸ばし）：2701 mm
• リニアトラック（移動距離）：6 m
• 機械重量：1077 Kg
• 最大ワーク直径：1300 mm
• 再現精度：± 0.05 mm
• シャーシ電圧/周波数：380V / 50Hz / 3P
• 制御システム：Blue Elephant customized system
• インバータ：Fuling 15 KW
• スピンドル：JST 11 KW 水冷、ATC / BT40 / 380V / 15000 rpm
• 外部回転軸：鋳鉄、直径1500 mm
• 回転テーブル最大荷重：500 Kg
• テーブル構造：鋳鉄T溝天板
• ツールマガジン：リニア、8工具
• 軸の可動範囲と速度：
  • 軸1：+/-185°、120°/s
  • 軸2：-140° / -5°、115°/s
  • 軸3：-120° / 168°、112°/s
  • 軸4：+/-350°、179°/s
  • 軸5：+/-125°、172°/s
  • 軸6：+/-350°、220°/s
