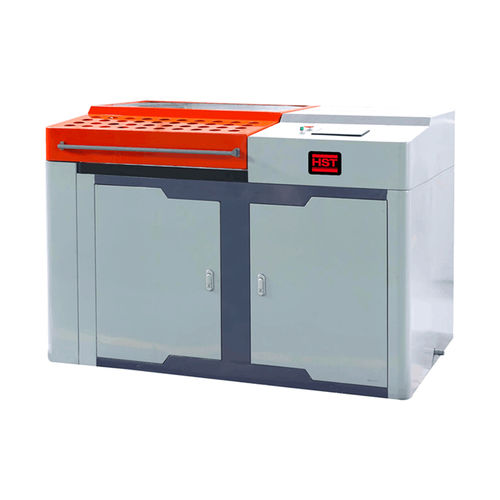

湾曲試験機 HST-BTG60

電動式バー・チューブ用

溶接(低圧流体)鋼管曲げ試験機」は、金属鋼管の平面曲げ試験のための特別な装置です。 標準： ISO 8491：1998金属材料-チューブ(全セクション)-曲げ試験 ISO 5173：2023金属材料の溶接に対する破壊試験-曲げ試験 ASTM A370-22鋼材の機械試験の標準試験方法と定義 主な技術パラメータ： 曲線鋼管公称直径範囲(DN) DN6(Φ 10.2)、DN8(Φ 13.5)、DN10(Φ 17.2)、DN15(Φ 21.3)、DN20(Φ 26.9)、DN25(Φ 33.7)、DN32(Φ 42.4)、DN40(Φ 48.3)、DN50(Φ 60.3) 鋼管曲げ角 0°〜90°自由設定 （カスタマイズ0°〜180°無料設定可能） ローラー動作速度 ≦1.4r/min 曲げ角制御精度 ±1.5° 鋼管用の曲げスリーブ半径R（直径6倍）を搭載 Φ 21.3mm × 6≈127.8mm;Φ 26.9mm × 6≈161.4mm;Φ 33.7mm × 6≈202.2mm Φ 42.4mm × 6≈254.4mm;Φ 48.3mm × 6≈289.8mm;Φ 60.3mm × 6≈361.8mm 任意：Φ 10.2mm × 6≈61.2mm、Φ 13.5mm × 6≈81mm、 Φ 17.2mm × 6≈103.2mm； 車輪半径 R5、R6.8、R8.6、R10.7、R13.5、R16.9、R21、R24.2、R30.2 テスト制御方法 1.手動制御：試料曲げ試験は手動で制御され、曲げプロセス中に曲げ角度は手動で制御されます。 2.自動制御：曲げ試験は機器によって自動的に制御され、曲げ角を設定することができ、曲げプロセス中に角度が時々表示され、曲げ角が設定角度に達すると自動的に停止します。 モータパワー 1.5kw 寸法 970 × 760 × 1170mm 重量；重量 700キロ
