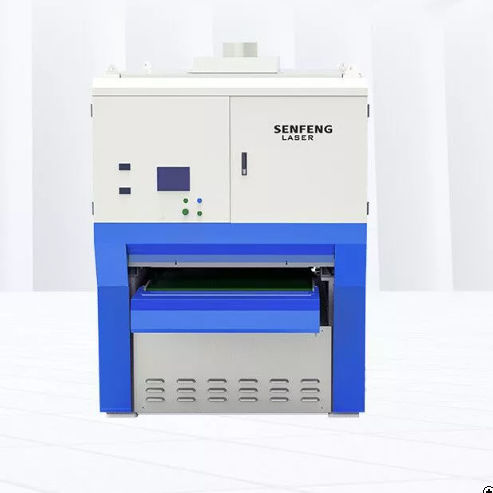

幅広板サンダー SFD series

ベルト定置型電動

製品概要
制御、動力、搬送、昇降、研削の各サブシステムで構成される自動板金バリ取りおよび研削システムです。制御システムでワークの長さと厚さを設定し、昇降でテーブル高さを調整、搬送でワークを研削部へ送ってバリ除去と表面仕上げを行います。

特長

• バリの除去とエッジの面取りを行い、酸化膜を保持して板厚を変えません。
• PLCフルコンピュータ／タッチパネル制御：操作が簡単で、故障警報を内蔵し、故障率が低いです。
• 消耗部品コストが低く、運用コストを抑えます。
• 主モーター18.5 kW×2で安定した駆動を実現。堅牢な構造と重量級部品（自重約3.9 t）で連続稼働に対応します。

適用業界
板金加工、航空・宇宙、電子、地下鉄部品、自動車、食品機械、繊維機械、建設機械、精密部品、造船、冶金機器、エレベーター、家電、金属装飾、看板などの分野で幅広く使用されます。

板金サンダーの技術仕様
型式 | SFD630 | SFD1000 | SFD1300 | SFD1600
作業幅 | ≤630 mm | ≤1000 mm | ≤1300 mm | ≤1600 mm
加工厚さ | ≤50 mm（全機種）
加工長さ | 無制限（全機種）
研削ベルト速度 | 約1100 m/min（全機種）
送り速度 | 真空吸着：0.5–5 m/min；磁力吸着：0.5–7 m/min（全機種）
厚さ調整方式 | 自動（全機種）
厚さ調整精度 | < 0.02 mm（全機種）
総電力 | 20.37 kW（SFD630） | 68.5 kW（SFD1000） | 80 kW（SFD1300） | 94.5 kW（SFD1600）
作動圧力 | 0.4–0.6 MPa（全機種）
機械寸法 | 1910 × 1100 × 2100 mm（SFD630） | 3700 × 1700 × 2300 mm（SFD1000） | 4100 × 2200 × 2200 mm（SFD1300） | 4400 × 2700 × 2300 mm（SFD1600）

仕様

• 型式：SFD630、SFD1000、SFD1300、SFD1600
• 作業幅：≤630 / ≤1000 / ≤1300 / ≤1600 mm（型式により異なる）
• 加工厚さ：≤50 mm
• 加工長さ：無制限
• 研削ベルト速度：約1100 m/min
• 送り速度：真空吸着 0.5–5 m/min；磁力吸着 0.5–7 m/min
• 厚さ調整：自動、精度 <0.02 mm
• 総電力（型式別）：20.37 kW / 68.5 kW / 80 kW / 94.5 kW
• 作動圧力：0.4–0.6 MPa
• 機械寸法：上記の型式別サイズを参照
