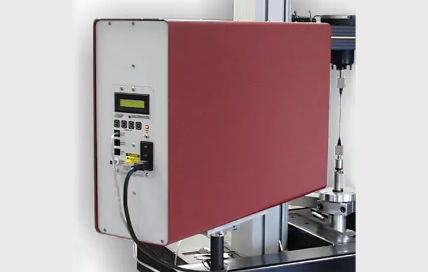

レーザー伸び計 LE series

LE-05型およびLE-15型伸び計は、レーザーダイオード技術により、試料に触れることなく光学的にひずみを測定する装置です。この伸び計は内蔵式で携帯可能です。10Vアナログ出力または双方向RS-232シリアルポートを使って、様々な試験機やデータ収集システムに接続できます。操作はローカルでもリモートでも可能です。デジタル表示器が付属しています。一般的なレーザー伸び計とは異なり、走査ビームは常に試料に対して垂直です。このため、チャンバー内で窓越しに見る場合の誤差が少なくなります。また、伸び計と試料の距離の影響を受けにくくなります。反射光を測定するため、試料の後ろに受光器を置く必要はありません。 測定範囲 LE-05：8～127mm（0.3～5インチ）、LE-15：8～381mm（0.3～15インチ）。 最大最大分解能 LE-05：0.001mm（0.0001インチ）、LE-15：0.01mm（0.001インチ）。 直線性1: LE-05：±0.01 mm（±0.0004 インチ）、LE-15：±0.04 mm（±0.002 インチ） 繰り返し精度1：LE-05：±0.005 mm（±0.004 インチ）。 LE-05：±0.005mm（±0.0002インチ）、LE-15：±0.04mm（±0.002インチ）。 最大スキャン速度 スキャン速度： 100スキャン/秒 ターゲット距離： 0.5m～1.5m。 254～457mm（10～18インチ）の間で2種類の工場設定値から選択可能 デフォルト値は以下の通り。 LE-05：305mmおよび381mm（12インチおよび15インチ） LE-15：381mmおよび457mm（15インチおよび18インチ） ゼロサプレッション。 測定範囲内の任意の位置で読み取りをゼロに設定可能 スキャンラインの方向性。 垂直方向 スキャン平均化。 移動平均：選択可能なスキャン数での移動平均 アナログ出力: 16ビット、±10 VDC標準
