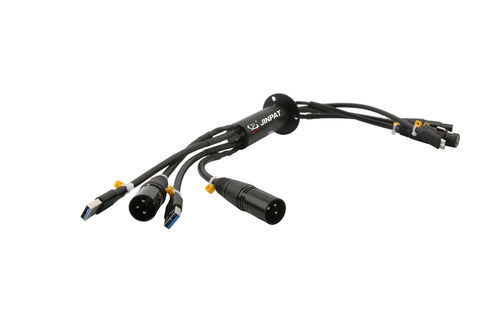

ビデオ トランスミッションスリップリング

イーサネットHD-SDIUSB接続

特徴：◎複数のHDフォーマットに対応：HD-SDI、3G-SDI、6G-SDI、12G-SDI、HDMI、DVI、DisplayPortに対応：低挿入損失と低リターンロスで高周波信号に最適化：75Ωインピーダンスを維持し、歪みのない、干渉に強い伝送を実現します：ハイブリッド信号機能：電源、イーサネット、制御信号とともにビデオを伝送します：モジュラー＆カスタマイズ可能：様々なコネクターオプション（BNC、SMAなど）により、柔軟なチャンネルの組み合わせが可能：長寿命：数百万回の回転に対応し、安定した動作を継続します：製品詳細ビデオ信号用スリップリングJINPATのビデオ信号用スリップリングは、回転システムにおいて高解像度のビデオ信号を確実に伝送できるように設計されています。これらのスリップリングは、HD-SDI、3G-SDI、6G-SDI、12G-SDI、HDMI、DVI、およびDisplayPortなどの幅広いビデオインターフェイスをサポートしており、動的な環境において干渉のない安定した画像伝送を実現します。低挿入損失、優れたインピーダンス整合（通常は75Ω）、および低リターンロスで最適化された当社のビデオスリップリングは、歪みのない高周波ビデオ信号の完全性を保証します。BNC、SMA、SMB、Fタイプなど、さまざまなコネクタを利用できるJINPATのソリューションは、組み込みが容易で、数百万回転の寿命を持つ長寿命の連続動作に適しています。これらのスリップリングは、放送用ジンバル、監視システム、UAVポッド、レーダーEOタレット、検査ロボットなどに最適です。カスタマイズとサービス特定の信号タイプ、チャネル数、保護レベル、または取り付けスタイルに合わせてスリップリングをカスタマイズできます。SDIスリップリングJINPATのSDIスリップリングは、HD-SDI、3G-SDI、6G-SDI、最大12G-SDIなどの高精細シリアルデジタル信号に対応し、優れたシグナルインテグリティで超低損失伝送を実現します。プロフェッショナルな放送・映像システム用に設計されており、電源、イーサネット、制御信号と組み合わせても堅牢なパフォーマンスを維持します。標準75ΩインピーダンスとBNC/SMAコネクタは、業界の要件との互換性を保証します。SDIスリップリング代表的なモデルSDIC回路電圧サイズ対応するその他の信号タイプHD-SDI3G-SDI6G-SDI12G-SDIO外径長さLPMS-05D-0201-SD112*1A0~48VØ5.59.6/LPMS-12U-08S-01SD11/0~48VØ6.517.48* 共通信号LPMS-18-0204-0201-01SD1-05S12 (予備) + 2 × 4A0~48VØ7.9225* Common SignalLPM-18-0601-02SD126*1A0~110VØ11.223.5/LPM-24-18S-01SDI1/0~110V/LPM-12YS-03SD13/0~110VØ13.3030/LPC-06A-02SD12/0~220VØ2219.2/LPC-24-0405-05S-01SD114*5A0~220VØ3042.31* RS485; 2* 共通信号LPC-76-0320-20S-01E3-01SD1-IP5113*20A0~220VØ35.51221*ギガビットイーサネット; 20* 共通信号LPMS-08A-0301-SD2-01S13*1A0~48VØ911.71*I2CLPMS-10B-0501-01SD2-01S15*1A0~48VØ1013.6/LPM-12YU-0702-01SD217*2A0~110VØ12.525.2/LPM-18-1202-01SD2112*2A0~110VØ12.823.5/LPM-30B-0602-01E2-10S-02SD226*2A0~110VØ16371*Fast Ethernet; 1*CAN Signal; 2*RS422 SignalLPC-06-01SD21/0~220VØ2326/LPC-24A-04SD24/0~220VØ2242.3/LPC-56A-0405-02SD2-01E3-23S24*5A0~220VØ2585.71*Gigabit Ethernet; 23* Common SignalLPC-24T-0202-18S-02SD322*2A0~220VØ24.872.118*Common SignalLPCC-01B11//Ø6.524.6/LPCC-01C11//Ø13.635.9/LPCC-01D11//Ø12.430.46/HDMIスリップリングHDMIスリップリングは、HDMI 1.4およびHDMI 2.0規格をサポートし、最大4Kおよび60Hzの解像度で、非圧縮高精細映像と音声のシームレスな伝送を実現します。マルチメディアシステム、医療機器、インタラクティブディスプレイ用に設計され、低クロストーク、高信頼性、柔軟な取り付けオプションを提供し、オプションで電源と信号の統合が可能です。HDMIスリップリング代表的なモデルSDIC回路電圧サイズ対応その他の信号タイプHDMI1.2HDMI1.4HDMI2.0外径長さLPC-36A-10S-HDMI-U21/0~220VØ2257.31*USB2.0; 10* 共通信号LPM-30B-HDMI-U21/0~110VØ16371*USB2.0LPM-30B-01HD1/0~110VØ1637/LPM-18-0601-02SDLPM-30-01HD1/0~110VØ1637/DisplayPortスリップリングJINPATのDisplayPortスリップリングは、高帯域幅のデジタルビデオ伝送をサポートし、構成によっては最大8Kの解像度に対応できます。産業用画像処理システム、シミュレーション機器、次世代モニターに最適で、回転式インターフェース全体で強力な信号忠実度を維持し、USB、電源、イーサネットなどのさまざまな補助チャンネルでカスタマイズできます。DisplayPortスリップリング代表的なモデルSDIC回路電圧サイズ対応する他の信号タイプDP1.0DP1.2外径長さLPM-30-DP/1/0~110VØ1637/LPC-36A-01DP/1/0~220VØ2257.3/LPC-12YT-01U3-01DP1/0~220VØ24.874.51* USB3.0LPC-0202-01U3-01DP2/2*2A0~220VØ25861* USB3.0LPC-12T-0202-01U2-DP1/2*2A0~220VØ24.8741* USB3.0LPC-24YT-0902-01U3-01DP3/9*2A0~220VØ2588.31* USB3.0対応HD-SDI、3G-SDI、6G-SDI、12G-SDI、HDMI、DVI、DisplayPort低挿入損失およびリターンロス75Ωインピーダンスによる高い信号整合性ハイブリッド信号伝送（ビデオ、電源、イーサネット、制御）モジュラー、カスタマイズ可能、各種コネクタ（BNC、SMA、SMB、F型）長寿命（数百万回転）コンパクト、組み込みが容易用途：放送用ジンバル、監視、UAVポッド、レーダーEOタレット、検査ロボット
