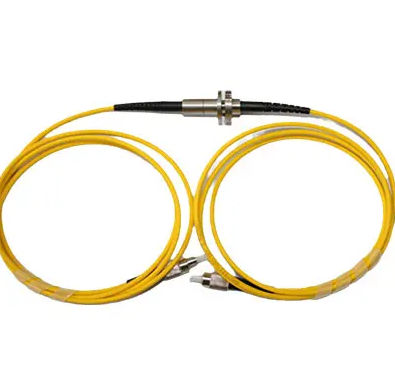

中実軸光ファイバーロータリージョイント HS-1F-002医療用ロボット用監視ビデオ用
お気に入りに追加する
商品比較に追加する
特徴
- 構造
- 中実軸
- 応用
- 医療用, ロボット用, 監視ビデオ用, レーダアンテナ用, 海中, 産業用
- その他の特徴
- IP54, 振り子式, 非接触
- コンタクト数
1 unit
詳細
製品概要
代表的な用途
製品命名の説明
技術仕様
オプションおよびカスタマイズ
- Ingiant HS-1F-002は、シングルモードまたはマルチモードシステム向けの光ファイバーロータリージョイントで、双方向の連続光伝送を可能にします。
- 非接触設計と完全密閉構造により、高速回転と長寿命を実現します。
- ユニットの標準ファイバー長：1.1 m（ピグテールは仕様により調整可能）。
代表的な用途
- 産業用ロボットおよびハイエンドロボット
- 高精度搬送・コンベアシステム
- 軍用車両の回転タレットや武装ステーション
- 遠隔制御システム、レーダー／アンテナプラットフォーム
- 光ファイバセンサー、高速ビデオ用ターンテーブル、信号分配プラットフォーム
- 医療用画像機器および監視システム
- 潜水艦運用システムおよび非常用照明機器
- 展示・ディスプレイ機器やその他の精密回転プラットフォーム
製品命名の説明
- 製品タイプ：HS — ソリッドシャフトスリップリング
- Channels：数値 + F（光チャネル数、例：1F、3F）
- ファイバー種別：9/125（シングルモード）、50/125 または 62.5/125（マルチモード）
- 動作波長：850 nm、1310 nm、1550 nm
- ピグテール：標準1.2 m（S = 顧客指定）；アーマー封入はオプション；コネクタ形式：FC / ST / SC / LC / N = コネクタなし；端面処理：PC（フラット）、APC（傾斜）
- 型番例：HS-3F-50/125-S-Φ2.0K-FC/PC
技術仕様
- リング数：1リング（カスタム対応可）
- 帯域幅：±50 nm
- 波長範囲：850 ~ 1550 nm
- 最大挿入損失：≤ 1.5 dB
- 挿入損失変動：≤ 0.5 dB
- 反射損失：≥ 50 dB
- 許容入力（耐入力）：≤ 23 dBm
- 標準ファイバー：9/125（シングルモード）
- 引張耐力：≤ 12 N
- 最大回転速度：2000 rpm
- 推定寿命：≥ 2億回転
- 動作温度：-20 ~ +60 °C
- 保管温度：-45 ~ +85 °C
- 重量：約15 g
- 保護等級：IP54（IP65、IP67 オプション）
- 振動・衝撃規格：GBJ150
オプションおよびカスタマイズ
- チャネル数、ファイバータイプ、コネクタ終端のカスタム対応可能。
- 環境・機械要件に応じて保護等級（IP65/IP67）、ピグテール長、アーマー封入を指定可能。
- 統合やOEMプロジェクト向けに技術図面（2D/3D）および仕様書を提供します。
