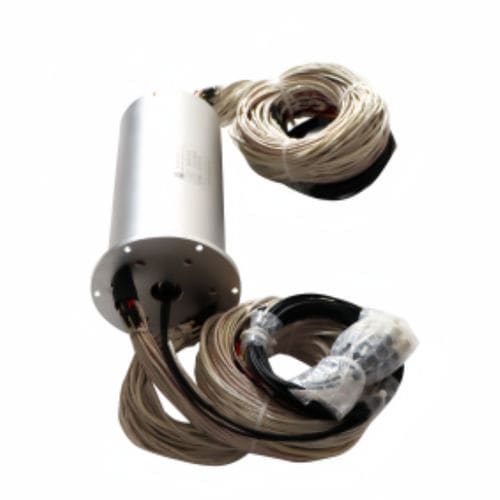

電気光学スリップリング DHS085-70-4F

光ファイバーハイブリッド型医療用

簡潔な説明
DHS085-70-4F 光電式スリップリング（4チャネルの光電ハイブリッドスリップリング）は、光ファイバー4本と1〜70の電気チャネルを同時に伝送できます。アルミ合金構造の一体型精密導電スリップリングです。電気経路は信号（2A）、10A、50Aに対応し、最大600 VAC/VDCの電圧に対応します。

製品概要
光電式スリップリングは、回転する系と固定側コンポーネント間のデータ伝送に光ファイバーを使用します。大容量データや電気信号を、無制限の連続回転または間欠回転中に伝送でき、機械的統合を改善し、回転継手による光ファイバーの損傷を回避します。従来の電気スリップリングと組み合わせて、電力と高速データを同時に伝送する光電ハイブリッドシステムを構築できます。

典型的な用途

• ハイエンドロボット
• ハイエンドの材料搬送システム
• 軍用車両の回転タレット
• 遠隔制御システム
• レーダーアンテナ
• 光ファイバーセンシングおよびその他のターンテーブル（レートテーブル）
• 高速ビデオ、デジタルおよびアナログ信号の伝送と制御
• 医療システム
• ビデオ監視システム
• 国内外の安全システム
• 潜水艦の運用システム
• 非常用照明機器
• 展示/ディスプレイ機器

製品詳細（主な仕様）
型番：DHS085-70-4F
回路数：70
動作温度：-40°C〜+65°C
定格電流：カスタマイズ可能
動作湿度：≤70%
定格電圧：0〜240 VAC/VDC
保護等級：IP54
絶縁抵抗：≥1000 MΩ @ 500 VDC
ハウジング材質：アルミ合金
耐電圧：1500 VAC @ 50Hz、60s、2mA
電気接点材質：貴金属
動的抵抗変動：≤10 mΩ
リード線仕様：着色テフロン絶縁、錫めっき撚り軟線
回転速度：0〜600 rpm
リード線長：500 mm + 20 mm

特徴 / 技術仕様

• 伝送：光ファイバー4本 + 1〜70の電気チャネル
• 電気経路対応：信号（2A）、10A、50A；最大600 VAC/VDC
• 回路数：70
• 動作温度：-40°C〜+65°C
• 定格電流：カスタマイズ可能
• 動作湿度：≤70%
• 定格電圧：0〜240 VAC/VDC
• 保護等級：IP54
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• ハウジング材質：アルミ合金
• 耐電圧：1500 VAC @ 50Hz、60s、2mA
• 電気接点材質：貴金属
• 動的抵抗変動：≤10 mΩ
• リード線：着色テフロン絶縁、錫めっき撚り軟線
• 回転速度：0〜600 rpm
• リード線長：500 mm + 20 mm
