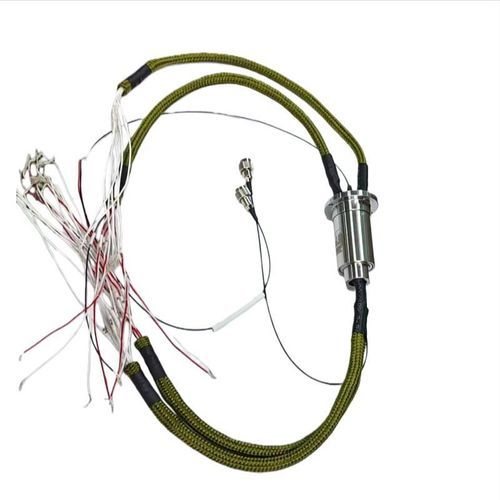

電気光学光ファイバーロータリージョイント DHS025-19-1F

金属製ステンレススチール製コンパクト

製品概要
この統合された電気および光ファイバースリップリングアセンブリ、モデルDHS025-19-1Fは、要求の厳しい360°連続回転アプリケーションでの信頼性の高い電力、信号、および光データ伝送のために設計された高性能回転インターフェースです。19の電気チャネルと1つのシングルモード光ファイバーチャネルをコンパクトで耐久性のあるステンレススチールハウジングに組み合わせています。

主な利点

• 統合設計：高電流の電気経路と低損失の光チャネルを1つのコンパクトなユニットに組み合わせ、システム設計を簡素化します。
• 高信頼性：貴金属接点、頑丈なステンレススチール構造、および長寿命（≥3M回転）を備えた重要なアプリケーションに最適です。
• 安定した性能：光チャネルの挿入損失が低く一貫しており、接触抵抗の変動が最小限で、優れた絶縁性が信号の完全性を保証します。
• 過酷な環境に対応：広い温度範囲で信頼性のある動作をし、ほこりや軽い湿気から保護されています（IP51）。

このスリップリングアセンブリは、性能、耐久性、およびデータの忠実性を妥協できない高度な回転システムに最適なソリューションです。

主な技術パラメータ
回路数：19
定格電流：

• 電力：3Aで8回路 + 1シールド回路；28VDC
• 信号：9Aで9回路 + 1シールド回路

定格電圧：0–28VDC
絶縁抵抗：≥500 MΩ @ 500VDC
接触抵抗：≤100 mΩ（リード線を除く）
動的接触抵抗変動：≤10 mΩ
回転速度範囲：≥120 rpm
寿命：≥3,000,000回転
動作温度：-40°Cから+60°C
保護等級：IP51
回転トルク：≤20 mN·m（室温で）
構造材料：ステンレススチール
電気接触材料：貴金属
製品重量：≤220g（リード線を除く）
リード線仕様：配線図を参照
ねじ穴およびワイヤー出口のシールプロセス：シーラントでポッティング

光ファイバースリップリングの技術パラメータ

• チャネル数：1
• 動作波長：1270nm / 1330nm
• ファイバータイプ：シングルモードファイバー
• コネクタタイプ：FC/PC
• 挿入損失：<2dB
• 挿入損失の変動：<±0.5dB
• パッケージング直径：Ø 0.9” （装甲）

主な特徴

• エレクトロオプティカル電気回転ジョイント
• 高度な回転システムのためのコンパクトで統合された設計
• 過酷な環境および重要なアプリケーションに適しています

技術仕様

• モデル：DHS025-19-1F
• 電気回路数：19
• 光ファイバーチャネル数：1（シングルモードファイバー）
• 動作温度：-40°Cから+60°C
• 保護等級：IP51
• 材料：ステンレススチールハウジング、貴金属接点
• 寿命：≥3,000,000回転
• 回転速度：≥120 rpm
• 重量：≤220g（リード線を除く）
