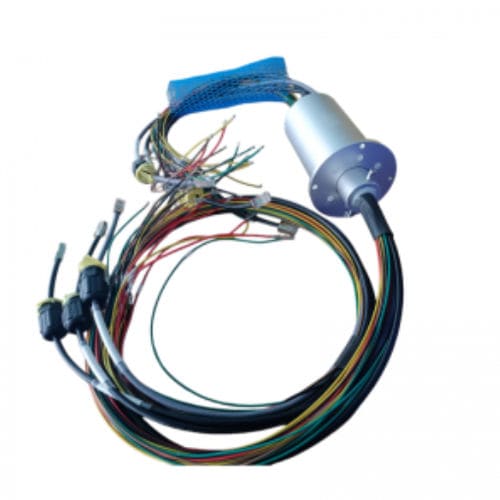

イーサネットスリップリング DHS078-43-006

ギガビットイーサネット1 Gbps100 Mbps

製品概要
DHS078-43-006は外径78 mmのPROFINET対応イーサネットスリップリングで、産業用電源、制御信号、高速イーサネットを回転系に統合するために設計されています。PN通信向けに最適化された43回路を備え、Fast Ethernet（100 Mbps）およびGigabit Ethernet（1000 Mbps）をサポートし、オートメーション環境での信頼できるデータ伝送を実現します。

PROFINET用途の主な利点

• PN通信最適化：PROFINET用にシールドされた専用回路により、産業ネットワークでのパケット損失と遅延を低減します。
• デュアルEthernet対応：100 Mbpsおよび1000 MbpsのPNイーサネットをサポートし、一般的なPLCやHMIと互換性があります。
• 超安定信号：金対金コンタクトおよび<10 mΩの動的接触抵抗により干渉を低減し、プロトコルの整合性を確保します。
• 産業グレードの耐久性：IP51の保護等級とアルミ合金ハウジングにより、工場環境の粉塵や振動に耐えます。
• プラグアンドプレイ統合：プリワイヤードのRJ45コネクタにより、既存のPROFINETインフラへの接続が容易です。

主な用途

• PROFINETベースの産業用ロボットおよびマニピュレータ
• PN通信対応の自動回転生産ライン
• 回転テーブル付きのCNC工作機械
• インテリジェントコンベヤーシステムおよび回転式インデクサ
• PNデータ伝送を必要とする産業用PTZカメラ

仕様 / 技術仕様

• 型番：DHS078-43-006
• シリーズ：DHS078 series
• 外径（OD）：78 mm
• 回路数：PN通信向けに最適化された43回路
• イーサネット対応：Fast Ethernet 100 MbpsおよびGigabit Ethernet 1000 Mbps
• 通信プロトコル：PROFINET (PN)
• 接触材質：金対金コンタクト
• 動的接触抵抗：<10 mΩ（動的）
• 保護等級：IP51
• ハウジング：アルミ合金
• コネクタ：プリワイヤードRJ45コネクタ
• 設計重点：回転する自動化機器向けの産業的安定性、低遅延、プラグアンドプレイ統合
