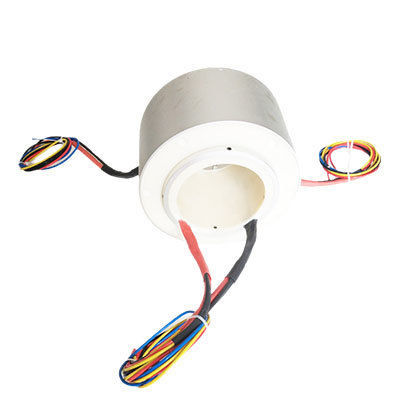

電動式スリップリング DHK100

パススルー回転軸ケーブル巻き取り機用風力タービン用

簡潔説明

• Ingiant DHK100シリーズ 外径190 mm、内孔径100 mm
• 定格電圧 0–240 VAC/VDC
• 使用回転数 0–600 rpm
• 使用温度 -40°C ~ +65°C
• 保護等級 IP54

製品詳細
Ingiant DHK100シリーズ（外径190 mm、内孔径100 mm）は、1〜120チャネルの一体型高精度導電式通孔スリップリングです。信号と電力の混合伝送に対応しており、標準モデルをベースに回路数や電流・電圧をカスタマイズできます。

主な用途

• 各種レーダー
• セキュリティ機器
• エンターテインメント機器
• 各種ロボット・マニピュレーター
• 係留気球（エアロスタット）
• 風力発電機器
• ボトルブロー機
• 光検査機
• ターンテーブル・回転ステージ
• 遊戯設備
• バーチャル3D・VR装置
• 車載衛星アンテナ
• 船載衛星配線
• ケーブルリール
• 窓清掃機器
• 回転式ディスプレイ・回転レストラン
• 電気土木機械
• 最新のVRシミュレーション機器

製品型番説明

• （1）製品種別：DH — 電気スリップリング
• （2）取付方法：K — 通孔型
• （3）通孔製品の穴径：100 mm
• （4）総回路数：例：48回路など（1〜120チャネル対応）
• （5）定格電流は該当する場合に表示；回路ごとに異なる定格電流を通すことが可能
• （6）識別番号：同一モデルの仕様差別化のため識別サフィックス（例：-002、-003）を追加可能

技術仕様（要約）
製品グレード表：
一般 — 動作速度：0 ~ 200 rpm；寿命：2000万回転
産業用 — 動作速度：300 ~ 1000 rpm；寿命：6000万回転

電気的仕様 / 機械的仕様：
リング数：カスタム可
使用温度：-40°C ~ +65°C
定格電流：2A、5A、10A、15A、20A（標準；高電流は導体並列により対応）
使用湿度：≤70%
定格電圧：0 ~ 240 VAC/VDC
保護等級：IP54
絶縁抵抗：≥1000 MΩ @ 500 VDC
耐電圧：1500 VAC @ 50 Hz、60 s、2 mA
動的抵抗変動値：≤10 mΩ
本体材質：アルミニウム合金
電気接触材：貴金属
リード仕様：着色テフロン
動作速度：0-600 rpm（本シリーズの典型値）
リード長：500 mm +20 mm（標準）

ワイヤー仕様（要約）
定格電流 ≤2A — AWG26、導体≈0.15 mm²、色：赤、黄、黒、青、緑、白、茶、灰、橙、紫、薄赤、透明；直径≈Ø1mm
定格電流 3A — AWG24、導体≈0.2 mm²、色：各種；直径≈Ø1.3mm
定格電流 5A — AWG22、導体≈0.35 mm²、色：各種；直径≈Ø1.3mm
定格電流 6A — AWG20、導体≈0.5 mm²、色：赤、黄；直径≈Ø1.4mm
定格電流 8A — AWG18、導体≈0.75 mm²、複数色オプション；直径≈Ø1.6mm
定格電流 10A — AWG16、導体≈1.5 mm²、典型色：赤、黄、黒、茶、緑、白；直径≈Ø2.0mm
定格電流 15A — AWG14、導体≈2.0 mm²；直径≈Ø2.3mm
定格電流 20A — AWG14、導体≈2.5 mm²；直径≈Ø2.3mm
定格電流 25A — AWG12、導体≈3.0 mm²；直径≈Ø3.2mm
定格電流 30A — AWG10、導体≈6.0 mm²；直径≈Ø4.2mm
＞30Aの場合 — 複数のAWG12またはAWG10を並列使用してください

特性 / 技術仕様

• 外径：190 mm
• 内孔径：100 mm
• チャネル数：1–120（カスタマイズ可）
• 定格電圧：0–240 VAC/VDC
• 定格電流（標準）：2A、5A、10A、15A、20A（並列導体により大電流対応）
• 動作速度（典型）：0–600 rpm
• 使用温度範囲：-40°C〜+65°C
• 保護等級：IP54
• 本体材質：アルミニウム合金
• 接触材：貴金属
• 動的抵抗変化：≤10 mΩ
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• 耐電圧：1500 VAC @ 50 Hz、60 s
• 標準リード長：500 mm +20 mm
