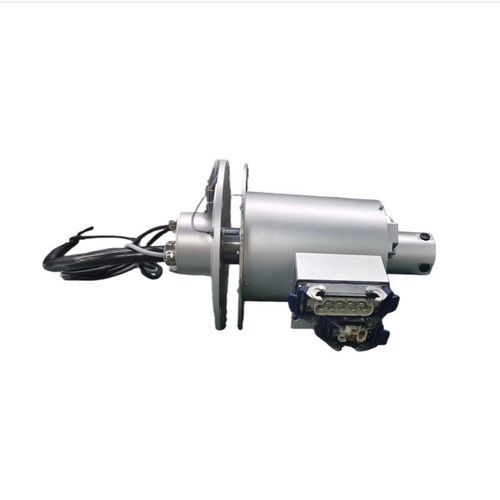

電動式スリップリング FHS190-12-20214

スルーホール型風力タービン用風力発電設置用

製品概要
INGIANT TECHのFHS190-12-20214は、風力タービンのピッチ制御システム向けに設計された12回路の高精度スリップリングです。回転するハブと固定ナセル間で高電力、制御信号、バス通信を連続伝送し、精密なピッチ調整を可能にします。陸上・洋上の過酷環境を想定して設計され、内部加熱器、IP65保護、軍用規格に準じた信頼性を備え、1.5MW～3MWのタービンに適しています。

簡易説明
型番：FHS190-12-20214 (ER-80/400 2.0G4)
回路数：12回路
定格電流：5 × 80A (400VAC, 電力回路)、3 × 2A (24VDC, セーフティチェーン)、4 × 2A (24VDC, CANopen信号)
定格電圧：0–440VAC / 240VDC
絶縁抵抗：≥1000MΩ @500VDC（電力回路）；≥500MΩ @500VDC（信号回路）
耐電圧：2500VAC @50Hz 60s（電力回路）；500VAC @50Hz 60s 2mA（信号回路）
動的接触抵抗：≤10mΩ
回転速度：0–30 RPM
使用温度：-30°C～+55°C
保管温度：-40°C～+70°C
保護等級：IP65
高度定格：≤4000 m
構造材料：アルミ合金 / 炭素鋼
接触材料：貴金属
内蔵機能：内部ヒーター、速度センサー、エンコーダインターフェース（例：YTD2IB14Y778、10000T1KAK2 (25G)）

主要な利点

• ピッチシステム向け最適化回路構成：ピッチモータ駆動用の5系統の高電力80A/400VACチャネル、3系統の2A/24VDCセーフティチェーン、4系統の2A/24VDC CANopen信号チャネルを備え、電力・安全・通信を分離した設計。
• センサー・エンコーダの統合サポート：速度センサーおよびエンコーダインターフェースをプリインストール（例を参照）し、リアルタイムのピッチ位置監視と配線工数削減を実現。
• 過酷環境での耐久性：IP65防塵防滴、塩害・振動・温度極限への耐性；内部ヒーターで結露・氷結を防止；貴金属接点により低い動的抵抗と長寿命を確保（設計目標：>20百万回転）。
• 堅牢な機械設計と容易な取り付け：全長調整可能（410–540 mm）、貫通穴径190 mm、モジュラー配線出口、予め終端処理されたケーブルグランド、取り外し可能な付属品により統合が容易。
• カスタマイズ可能で規格適合：回路構成、電圧/電流仕様、寸法、通信プロトコル（PROFIBUS、EtherCAT、PROFINET）を個別のタービンに合わせて設定可能；厳格な品質管理の下で製造され、風力産業規格（IEC 61400）に整合。

適用事例

• 風力タービンのピッチ制御システム：陸上・洋上の1.5MW～3MWタービンに対応。
• 再生可能エネルギー機器：風力発電システム、ピッチ駆動装置、ハブ–ナセル間接続。
• 産業用回転機器：過酷環境での低速・高信頼性の回転電力および信号伝送。

技術仕様

• 型番：FHS190-12-20214 (ER-80/400 2.0G4)
• 回路数：12
• 電力回路：5 × 80A (400VAC)
• セーフティチェーン回路：3 × 2A (24VDC)
• 信号/CANopen回路：4 × 2A (24VDC)
• 定格電圧：0–440VAC / 240VDC
• 絶縁抵抗：≥1000MΩ @500VDC（電力）；≥500MΩ @500VDC（信号）
• 耐電圧：2500VAC @50Hz 60s（電力）；500VAC @50Hz 60s 2mA（信号）
• 動的接触抵抗：≤10mΩ
• 回転速度：0–30 RPM
• 使用温度：-30°C～+55°C
• 保管温度：-40°C～+70°C
• 保護等級：IP65
• 高度：≤4000 m
• 構造材料：アルミ合金 / 炭素鋼
• 接触材料：貴金属
• 内蔵ヒーター：あり（結露/氷結防止）
• 速度センサー & エンコーダインターフェース：統合（例を参照）
• 寿命：>20百万回転（設計指向）
• 機械寸法：全長調整 410–540 mm；貫通穴径 190 mm
• 取り付け：モジュラー配線出口および予め終端処理されたケーブルグランド；取り外し可能な付属品を同梱
