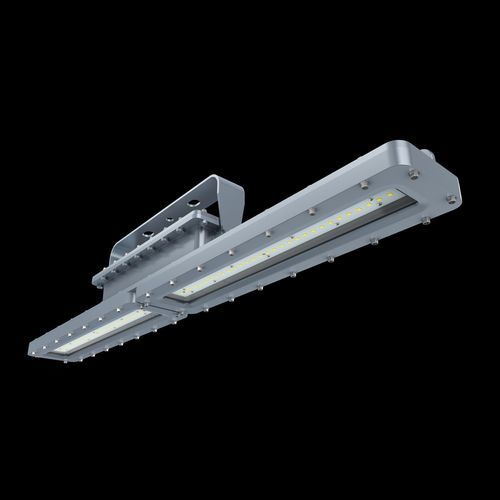

照明器具 JN-ATEX-LinearCSeries2

LED鉱山用工業用

概要
危険箇所（Zone 1 & 2）向けのATEX認証防爆LED直線形器具。モデル JN-ATEX-LinearCSeries2 は100 Wで14000 lmを供給、120°の配光、IP67保護等級、色温度2200K–6500Kを選択可能です。

主な特徴

• 出力：100 W、総光束：14000 lm、光効率：140 lm/W
• 配光角：120°、演色性：CRI >70
• 入力電圧：AC100-277V；200-480VAC；12-36VDC、周波数：50/60Hz
• ハウジング：IP67、IK08（ガラスカバー）、ワイヤーガード装着時IK10
• 材質：無銅アルミニウム＋強化ガラス、色：グレー
• 調光（オプション）：0-10V
• 寿命：80,000 時間、保証：5 年

技術仕様

• 製品型番：JN-ATEX-LinearCSeries2 (100W)
• 消費電力：100 W
• LED 種類：Philips Lumileds
• 光色：2200K-6500K
• 光効率：140 lm/W
• 力率：>0.95
• 保護等級：IP67
• IK 評価：IK08（ガラスカバー）、ワイヤーガード装着時IK10
• 筐体材質：無銅アルミニウム、強化ガラス
• 寸法（H×W×L）：133×270×1184 mm
• 質量：18.5 kg
• 動作温度：-20°C～+45°C、動作湿度：10-95% RH
• 寿命：80,000 時間
• 温度クラス：T6、ガス群：IIC、保護形式：Ex eb mb
• ゾーン分類：Zone 1 & 2

取付・設置
天井・壁・ポールブラケット・ペンダント・チェーンなど複数の取付方法に対応。防爆配線・接地は現地規格に従い、資格を持つ技術者が行ってください。

認証・適用分野

• ATEX：II2 G Ex db IIB T4 Gb、II2 D Ex tb IIIC、T63.5°C Db IP65
• IECEx：Ex db IIB T4 Gb、Ex tb IIIC、T63.5°C Db IP65
• UL：Class I/II/III（詳細は製品仕様参照）
• その他：RETILAP Esquema 5；CB (DE 2-038462-M1)；UL1598；UL1598A；UL924；ETL；ABS；DLC；1000h 塩水噴霧；5G 振動
• 推奨用途：石油・ガス設備、化学・石油化学プラント、鉱業、海洋プラットフォームおよびその他の危険産業エリア
