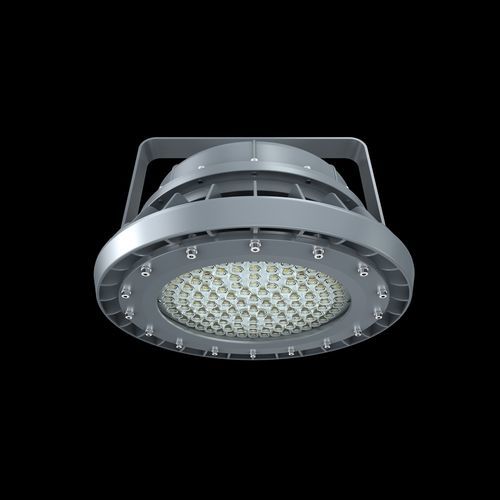

照明器具 JN-HB-ATEX-BSeries3

LED屋外用工業用

概要
危険区域（ゾーン1および2）向けに設計された本ATEX適合の防爆LED照明器具 JN-HB-ATEX-BSeries3 は、120W・16,000 lm を供給し、配光角の選択と幅広い色温度レンジを備えています。3時間の非常用バックアップバッテリオプションあり。

取付方法

• 天井取り付け
• 壁取り付け
• フック吊り
• ポール吊り
• LEDドライバーボックスを開けての天井取付
• LEDドライバーボックスを開けてのアーム取付
• 支柱取付

製品仕様（表）
製品SKU: JN-HB-ATEX-BSeries3 (120W)
消費電力: 120 W
入力電圧: 200-250V AC（ゾーン1,2）；120-277/277-480VAC（北米）
入力周波数: 50/60 Hz
光色: 2200K-7000K
LED種類: SMD
総光束: 16000 lm
光束効率 (lm/W): 140
力率: >0.95
IK耐衝撃: IK08（ガラスカバー）
筐体色: グレー
筐体材質: 無銅アルミニウム
保証期間（年）: 5
保護等級: IP67
演色評価数: >70
配光角 (°): 30°, 60°, 90°, 120°
調光方式: 0-10V
ATEX規格: II 2 G Ex eb mb IIC T6...T4 Gb II 2 D Ex tb IIIC T80°C...T100°C Db II 3 G Ex ec IIC T6...T3 Gc II 2 D Ex tb IIIC T85℃...T103℃ Db
IECEx規格: Ex eb mb IIC T6...T4 Gb Ex tb IIIC T80°C...T100°C Db Ex ec IIC T6...T3 Gc Ex tb IIIC T85°C...T100°C Db
UL規格: Class I, Division 2, Groups A, B, C, D/ Class II, Division 1, Groups E, F, G/ Class II, Division 2, Groups F, G/ Class III
Retilap規格: Esquema 5 RETILAP
その他規格: UL1598, UL1598A, UL924, ETL, DLC, ABS, NSF, CB
器具形状: 円形
器具高さ (mm): 176 mm
器具幅 (mm): 270 mm
器具長 (mm): 370 mm
正味重量 (kg): 8.2 kg
温度クラス: T6
ガス群: IIC
保護形式: Ex eb mb
ゾーン分類: ゾーン1および2
ワイヤーガード装着時IK: IK10（ワイヤーガード装着時）
使用温度範囲: -20°C〜+45°C
使用湿度範囲: 10-95% RH
寿命（時間）: 80,000 時間

梱包・出荷（表）
製品寸法 (mm): 176×270×370 mm
正味重量 (kg): 8.2 kg
輸出用カートン寸法 (mm): 480x460x265 mm
カートン当たり製品数: 1
輸出用カートン総重量 (kg): 10.5 kg
器具高さ (mm): 176
器具幅 (mm): 270
器具長 (mm): 370

技術仕様

• SKU: JN-HB-ATEX-BSeries3 (120W)
• 電力: 120 W
• ルーメン: 16,000 lm
• 効率: 140 lm/W
• 入力電圧: 200-250V AC（ゾーン1,2）；120-277/277-480VAC（北米）
• 周波数: 50/60 Hz
• 色温度: 2200K - 7000K
• LED種類: SMD
• 力率: >0.95
• CRI: >70
• 配光角: 30°, 60°, 90°, 120°
• 調光: 0-10V
• 保護等級: IP67
• IK値: IK08（ガラス）；ワイヤーガードでIK10
• 筐体: 無銅アルミニウム、グレー
• 形状: 円形 (176×270×370 mm)
• 正味重量: 8.2 kg
• 動作温度: -20°C〜+45°C
• 動作湿度: 10-95% RH
• 寿命: 80,000 時間
• 認証/規格: Esquema 5 RETILAP; ATEX, IECEx, UL（Class I/II/III バリエーション）, UL1598/1598A/924, ETL, DLC, ABS, NSF, CB
• 非常用オプション: 3時間の非常用バックアップバッテリあり
• 取付オプション: 天井、壁、フック吊り、ポール吊り、ドライバーボックス経由の天井/アーム取付、支柱取付
