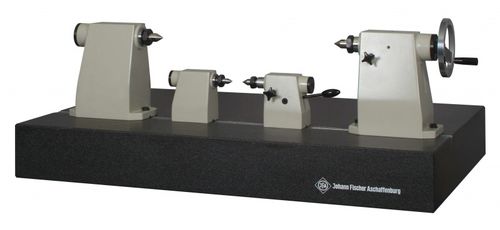

回転対称のワークに対応するため、測定台や定盤のT溝に使用します。
デザイン
本体は鋳鉄製。立面には細かいハンドスクレイピングが施されています。テールストックのスリーブ、スロットスプリング、交換可能なセンター60°は焼入れ鋼製です。芯金には、硬化鋼製のスロットスプリングが付いています。各テールストックには1つのセンター60°が装備されています。センター60°にはプルオフナットが付いています。芯金が固定されている心押台と、芯金が調整可能な心押台があります。この心押台は、ハンドホイールまたはハンドレバーで調整できます。芯押台は、DIN650規格のTスロットに配置できます。センターハイトが300mmまでは、タペットクランプレバーで尾錠を固定します。センターハイトが250mm以上のテールストックには、追加のTスロットスクリューが装備されています。
ハンドレバー付きデザイン
刃物台の中心はバネで固定されており、ハンドレバーで調整することができます。センターハイトが300mmまでの心押台にはこのデザインを選択できます。
ハンドホイール付きデザイン
芯押台の中心は、セルフロック式のハンドホイールで調整できます。重いワークや変形しやすいワークを繊細にクランプする場合に特に適しています。
精度
芯金の高さと横方向の平行度は、心押台の底面と、焼入れ・研磨されたスロットスプリングのガイド面との関係で決まります。
>0.002 mm以上、デザインハンドレバー、No.312 01 0
>0.002mm以上、ハンドホイールのデザイン、No.314 01 0
>0,012 mm、デザインハンドレバー、No.312 11 0
>0,012 mm、デザインハンドホイール、No.314 11 0
---
