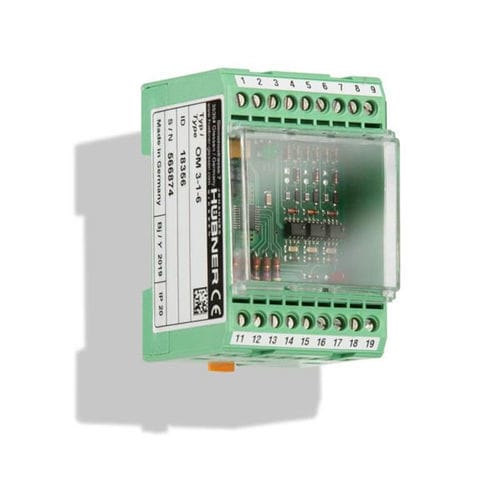

インパルス信号変換器 OM 3-1

HTLインクリメンタルDINレール

信号レベル変換、干渉信号の除去 オプトカプラによる入出力の電気的絶縁 オプション：電源電圧5Vまたは12-30V 仕様 パルスコンバーター（信号変換器）は、ロータリーエンコーダの信号をHTLからTTL、またはTTLからHTLに変換します。電気的絶縁、信号レベルの変換、干渉信号の除去に使用されます。 出力段は、高い出力周波数で長いケーブル長での信号伝送を可能にします。オプトカプラは入力と出力を絶縁します。 出力段の短絡や過負荷はシグナルで通知されます。モジュールは標準マウントレール（EN 50 022）に取り付けることができます。 技術データ 電源電圧 12-30 VDC 信号入力 TTL（矩形波2.8～6V） 信号出力 TTL（0°、90°、Nおよび各反転信号） 周波数範囲 0-250 kHz ハウジング 標準マウントレール用電子ハウジング 外形寸法 50 x 75 x 52 mm 電気接続 18極PHOENIX COMBICONネジ端子2.5 mm2 デバイス温度範囲 -20 °C ～ +70 °C 保護等級 IP20（配電盤設置） デバイスオプション / 機能 異なる電源電圧でHTLをTTLに、またはその逆に絶縁変換： 12 - 30 V 5 V
