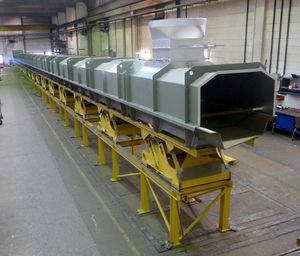

エア冷却器

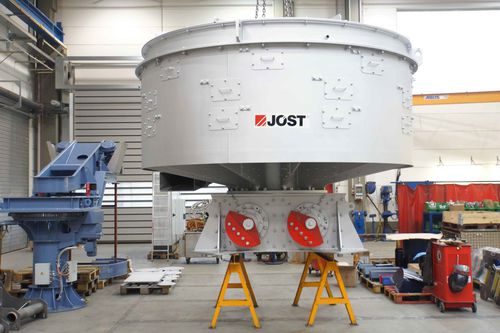

表面用回転式

マシン・ダイナミクス： 一端に連続したヘリカル搬送シュートを備えた円筒形の機械本体は、個別のアンバランス加振ブロックにより、回転運動と垂直運動で揺動します。この特殊な揺動パターンにより、鋳物は上昇するヘリカルシュート上をゆっくりと搬送され、微小なスロー動作は発生しません。 熱力学： 空気塊の流れは、ヘリカルシュートに沿って鋳物の流れと反対方向に導かれ、それによって鋳物を冷却します。基本原理は、鋳鉄と空気の間の向流熱交換に基づいており、これにより、ヘリカルシュート内のすべての鋳物の表面積の合計が、利用可能な熱交換面の合計となります。物理的には、向流熱交換は最も効率的で効果的な熱伝達方法です。 設計 鋳物の搬送面は、耐摩耗性厚肉マンガン鋼で作られ、支持構造に固定された、分割され、重なり合った円形部分から構成される。
