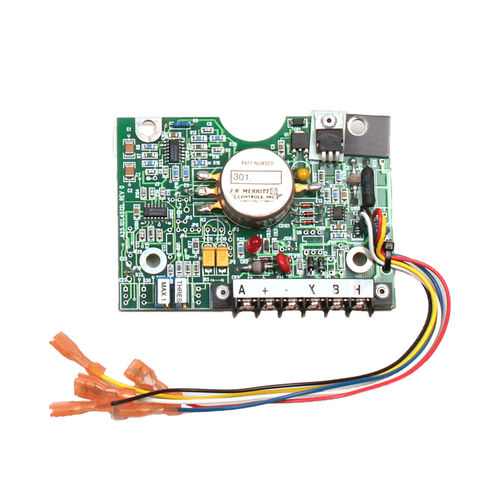

PWMモジュ－ル PFC / CR

スレッショルドとフル出力調整、LED診断機能を備えたPFC-CR型電流調整型カード。 概要 - カレントレギュレーテッド。 - スレッショルド、フル出力調整。 - LED診断機能。 オプションです： - デュアルフル出力調整。 - ランプ調整。 - ハイ／ローレンジ調整 - ほとんどのシングルおよびデュアルコイルバルブ用の12Vおよび24Vモデル。 アプリケーション PFC/CR - マテリアルハンドリング機器や工場内産業機械用の電気油圧バルブの精密比例制御。 PFC/CR-レギュレーテッドドライバカードは、電源電圧やバルブコイル抵抗の変化による出力変動を最小限に抑える必要がある用途で、移動体用電気油圧比例弁を制御するために使用されます。 PFC/CRのための機能： - Pulse Width Modulation（パルス幅変調）：バルブコイルへの電力供給は、スティクション、ヒステリシス、機械的公差など、スムーズなバルブ性能を損なう要因を克服するために、一定の最適なレート（ディザ周波数）でオン／オフされる。この最適な周波数での「オン」時間対「オフ」時間を変化させ、比例出力を提供します。 - スレッショルド調整：スプールトラベル開始時のバルブのデッドバンドをなくすか、希望するレベルに設定することができます。 - フル出力調整：通常、制御装置（ジョイスティックハンドル）が最大トラベルポイントに達したときに、バルブの最大出力が達成されるように設定されます。また、必要に応じて最大出力を制限するために使用します。 - 補助出力（Auxiliary Output）：PFC/CRがオンになっているときに、電源電圧でスイッチングされた電源を供給します。(最大3アンペア）。 - 逆極性保護：逆極性保護：基板上のダイオードにより、逆配線による損傷を防止します。
