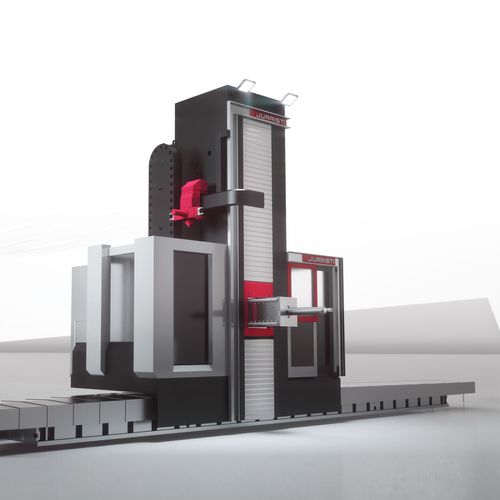

CNCボーリング フライス センター MX-RAM series

汎用トラベリングコラム型用

MXシリーズは、精度、剛性、ダイナミズムを特徴とするプレミアムソリューションで、20年以上にわたる設計経験の賜物です。 JUARISTIがこの種の機械に初めて導入した「ボックス・イン・ボックス」コンセプトは、左右対称のコラムと完全に閉じた中央ヘッドを備え、機械に最適な剛性、精度、ダイナミクスを提供します。 ボックス・イン・ボックス設計による最高の精度。 熱対称構造 4面RAMおよび垂直ストロークガイド。 高ダイナミクス（最大30 m/min）。 マルチタスクオプション 構造要素 熱対称構造による熱歪みの低減 ヘッド＋RAMアセンブリの重心とRAM屈曲のダブルリアルタイム幾何学補正。 X-Y-Z方向に3つの独立した動きを持つ人間工学に基づいたオペレータープラットフォーム。 高さ7 m、幅5 mまでのワークの加工が可能。 大きなRAM移動量：フライス盤では2,000 mm、中ぐり盤では1,900+1,000 mm。 ヘッドとテーブル ユニバーサルヘッド ACD 60 kW トルク 2, 900 Nm - 3, 500 min-1| 40 kW トルク 1, 300 Nm - 6, 000 min-1. AV 4 垂直自動ヘッド 1ºx1º 60 kW 3,800 Nm 3,500 min-1. AOD 直交ヘッド 37 kW｜1,300 Nm｜5,000 min-1｜60 kW｜2,900 Nm｜3,500 min-1。 ボーリングバー Ø130 / 160 / 180 / 205 mm。 最大5,000 x 6,000 mmの表面積を持つ容量8～180トンのロータリーテーブル。 回転テーブルと傾斜テーブルの供給が可能。 テクノロジーと自動化 ダブルリアルタイム幾何学補正。 ロータリーテーブル、ツールチェンジャー、自動ヘッドマガジンに対応。 ATC-自動ツールチェンジャータイプ（30-120チェーンタイプポジション、最大400ロボットタイプポジション）。
