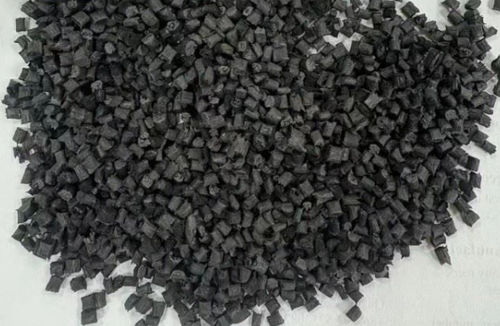

粒状ナイロン6

小型

PA66 CF30 複合材料とは何ですか？ PA 66 + 30% カーボンファイバー強化エンジニアリングコンパウンド PA66 CF30 複合材料 この高度な高性能ポリアミド66材料は、30%のカーボンファイバー強化を組み込み、優れた剛性と卓越した曲げ強度特性を提供します。従来のガラス繊維強化PA 6.6複合材料と比較して、このカーボンファイバー強化フォーミュレーションは、優れた強度対重量比を示し、優れた寸法安定性を維持します。 複合材料の異方性強化パターンと強化されたクリープ抵抗は、従来の金属合金が重量効率を損なう重要なアプリケーションでの使用を可能にします。その最適化されたファイバーマトリックスインターフェースは、-40°Cから120°Cまでの温度変動にわたって一貫した性能を保証し、サイクル負荷条件下での構造的完全性を維持します。 技術データシート - 物理的 - 密度: ASTM D-792, g/cm3, 1.28 - 成形収縮率: ASTM D-955, %, 0.1-0.25 - 吸水率: ASTM D-570, %, 0.45 - 機械的 - 引張強度: ASTM D-638, MPa, 210 - 曲げ強度: ASTM D-790, MPa, 296 - 曲げ弾性率: ASTM D-790, MPa, 11500 - 破断時伸び: ASTM D-638, %, 0.9 - アイゾッドノッチ付き衝撃強度, +23°C: ASTM D-256, J/m, 125 - 熱的 - 融点: ASTM D-3418, °C, 263 - たわみ温度 1.8 Mpa: ASTM D-648, °C, 250 - 難燃性 - 難燃剤: -, HB - 処理条件 - 乾燥温度: 80°C - 乾燥時間: 4-8 hr - 最大水分含有量: <0.1% - 溶融温度: 280-300°C - 金型温度: 80-120°C アプリケーション - 自動車工学アプリケーション - 重量に敏感なアセンブリ用の構造軽量コンポーネント - 疲労抵抗を必要とする高応力荷重支持システム - 熱安定性を要求するエンジンコンパートメントアプリケーション - スポーツ＆パフォーマンス機器 - 質量対強度パラメータを最適化する必要がある高負荷スポーツギア - プロフェッショナルアスレチック機器用の技術コンポーネント - 精密公差要件を持つ耐衝撃性レジャー機器 - 産業技術アプリケーション - 剛性と振動減衰を必要とするロボットコンポーネント - 耐摩耗性を必要とする自動化システム部品 - 携帯技術デバイス用の構造要素 - UAV機体部品 - 軽量で高強度 品質保証 - 生産前の原材料検査の実施。 - 組み立て前の個別コンポーネントチェックの実施。 - 生産中のプロセス内品質チェックの実施。 - 配送前のランダムな最終検査の実施。 技術仕様: - 材料: PA66 + 30% カーボンファイバー - 色: 黒 - グレード: 射出成形/押出 - 密度: 1.28 g/cm3 - 成形収縮率: 0.1-0.25% - 吸水率: 0.45% - 引張強度: 210 MPa - 曲げ強度: 296 MPa - 曲げ弾性率: 11500 MPa - 破断時伸び: 0.9% - アイゾッドノッチ付き衝撃強度 (+23°C): 125 J/m - 融点: 263°C - たわみ温度 (1.8 MPa): 250°C - 難燃剤: HB - 乾燥温度: 80°C - 乾燥時間: 4-8 hr - 最大水分含有量: <0.1% - 溶融温度: 280-300°C - 金型温度: 80-120°C
