短い説明

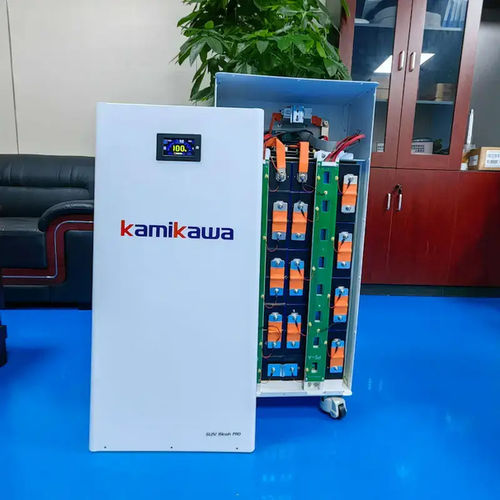

家庭用縦型バッテリー収納ボックスは、リチウムセルを含まない据え置き型キャビネットキットで、OEM卸、太陽光設置業者、住宅用蓄電製造業者が迅速にブランド化したストレージを構築するために設計されています。本筐体は16S（48V）構成をサポートし、単体で最大15 kWhの容量に対応します。

主要機能

• 完全な付属品セット（セル除く）：アルミキャビネット、オプションのJK-BMS、JK表示器、端子コネクタ、銅ケーブル、エアスイッチ、移動可能なヘビーデューティキャスター。
• 内部レイアウトは280Ah/314Ah仕様の16S（48V）セルに適合；単位当たり最大15 kWhの住宅向けオフグリッド構成をサポート。
• 量産向け金型とCNC精密加工により、穴位置と取付寸法の統一を実現（月間生産能力10,000+セット）。
• 全面カスタマイズ可能：キャビネット寸法、内部仕切り・配線、表面処理、UV印刷のプライベートLOGO対応。
• 縦置き床置き構造は室内放熱を最適化し、屋内および半屋外の太陽光設置に適合。

主要メリット

• 設計図作成→試作→量産→ブランド梱包→世界納品までのワンストップサービス。
• R&Dによる2D/3D図面提供と選定セル・BMSに応じた内部配線の柔軟な調整。
• 標準付属品リストと成熟した生産工程によりサンプルリードタイムを短縮；大量OEMは通常7〜10営業日で対応可能。
• 固定構成基準に基づく厳格な部品検査で、調達・試験コストを低減。
• 縦型設計は壁掛け・携帯型筐体シリーズと相補的で、住宅用ストレージ設計の多様化に貢献。

カスタムサービス

• 大量OEM/ODM向けの構造レイアウト最適化。
• 複数のJK-BMSモデルおよび表示オプションによる柔軟なBMSマッチング。
• 表面仕上げ種類：陽極酸化、粉体塗装、シルクスクリーン／UV印刷によるプライベートラベル表示。
• 低MOQ：サンプルトライアルから大口卸注文まで対応。
• 国際輸送やブランド要望に対応するカスタム段ボールまたは合板木箱梱包。

用途例

• 縦型筐体を用いた住宅向けオフグリッド太陽光バックアップ。
• 停電時の家庭用非常用電源や日常の独立電力消費。
• 太陽光設置会社や蓄電機器メーカー向けの大量OEMプロジェクト。
• ガレージ、地下室、小規模商業のオフグリッドPV蓄電。
• 卸業者が組立・流通するためのブランド化された完成ストレージキット。

製造および外観のハイライト
製造基準：溶接なし構造、1.5 mm耐食コーティング金属シェルを採用；付属品一式（セル除く）。
一体型大容量縦列設計：単列で最大15 kWhを収納可能；保守時の移動に便利なヘビーデューティキャスター装備。
スリークな外観＆カスタムUVロゴ：モダンで流線型の外観、オプションのカラフルなUVロゴ印刷および柔軟な色合わせでブランド差別化可能。
ヘビーデューティキャスター設計：各ユニットに4個のキャスターを装備；単一キャスターは80 kg以上の耐荷重を想定し優れた総荷重性能と静音移動を実現。
付属品キット＆大画面タッチ：リチウムセルを除く必要付属品を同梱；マッチングBMSと4.3"大画面タッチをキットに含む；大量注文は画面言語カスタム対応可能。

よくある質問（要約）

• Q: 縦型ボックスにリチウムセルは含まれますか？ A: いいえ。セルは含まれず、対応する付属品が供給されます。
• Q: 外観やロゴのカスタムは可能ですか？ A: はい。色、デザイン、UVロゴ印刷のカスタム対応が可能です。
• Q: キットに含まれる付属品は？ A: BMSオプション、4.3"タッチスクリーン、配線ハーネス、端子、バスバー、エアスイッチ、キャスター（セル除く）です。
• Q: 画面の言語はカスタム可能ですか？ A: はい。大量注文は画面言語のカスタムに対応します。
• Q: 構造・材料の詳細は？ A: 溶接なし製法、1.5 mm金属、リン酸処理と粉体塗装により耐腐食性と変形耐性を確保。

生産 & サービスに関する注意

• 典型的な生産手順：材料選定、CADモデリング、試作、CNC加工、表面処理、熱管理統合、組立、品質検査。
• 付属品例：JK-BMS、通信アダプタ基板、3.2"/4.3"ディスプレイ、200A真鍮端子、銅バスバー、ヘビーロードキャスター、フル配線ハーネス。

技術仕様

• モデル名：Vertical Home Storage Battery Box
• 形状：縦型据え置き（単列）
• 推奨セル配列：16S（48V） 280Ah / 314Ah セル対応
• 最大対応容量：単体で最大15 kWh
• キャビネット材質＆厚さ：耐食コーティング金属、1.5 mm（溶接なし構造）
• 付属品（標準、セル除く）：JK-BMSオプション、4.3"タッチスクリーン、端子、銅ケーブル、バスバー、エアスイッチ、通信アダプタ基板
• キャスター：4個のヘビーデューティ可動式キャスター；単一キャスターは>80 kgの定格荷重
• 製造特徴：CNC精密切断、高出力向け既製金型（10,000+セット/月）、厳格な部品検査
• カスタマイズ：キャビネットサイズ、内部仕切り/配線、表面処理（陽極酸化、粉体塗装、UVシルク印刷）、プライベートLOGO UV印刷
• OEM大量受注の一般的リードタイム：サンプル/小ロットは短納期；正式な大量受注は通常7–10営業日（生産能力に依存）
• オプション梱包：国際輸送向けカスタム段ボールまたは合板木箱
