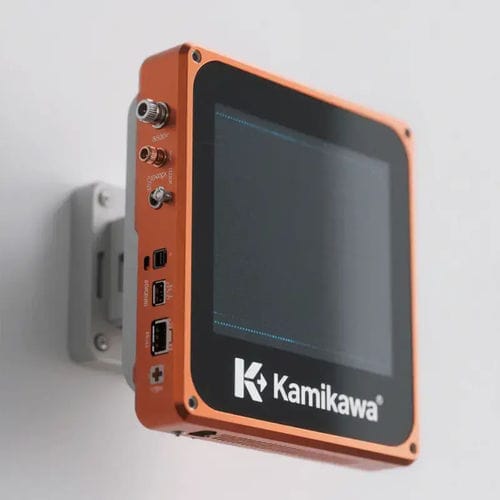

操作用電気エンクロージャ

カスタム壁取り付け式直付け

概要
プロトタイプ、少量生産、産業用途向けに設計された分割型アルミ製電子エンクロージャです。高品質アルミ合金を採用し、押出し（プロファイル）または精密CNC加工のいずれかで製作し、機械的・熱的・EMI要件に対応します。

主な特長

• カスタムサイズ（長さ、幅、高さ）に対応し、生産方法をスケール可能。
• 製造方式：押出し（プロファイル）および精密CNC加工の選択可。
• カスタム切欠き、取り付け穴、ポート、レーザー/印刷ロゴ対応。
• 表面処理：サンドブラスト、陽極酸化処理、オプションで粉体塗装に対応（耐食・耐UV）。
• 優れた受動冷却性能；高出力用途向けに冷却フィンをオプション提供。
• 独立したカラーボックス包装により国際輸送に対応。
• 既存プロファイル多数（>300）および3Dモデル（>400）を備え、迅速選定が可能。

主要な利点

• プロトタイピングから量産までのワークフローに適合。
• 多くのプラスチック製品と比べ、塵埃・衝撃・環境劣化に対する保護性が向上。
• 熱に敏感な部品のための効果的な熱伝導。
• 導電性材料と表面処理によりEMI/RFIシールドが可能。
• 軽量設計により取り扱いと設置が容易。
• 産業環境での低メンテナンスかつ長寿命。

カスタムサービス

• PCB寸法に基づく無料の3D設計・図面支援（STEP/3Dファイル対応）。
• CNCによる内部構造、切欠き、精密機能のカスタム実装。
• ロゴ加工（レーザー刻印/印刷）、色指定、包装カスタマイズ。
• MOQ柔軟対応：プロトタイプは1個から対応；小ロットや標準MOQは仕様にて詳細記載。

代表的な用途

• 産業用制御装置およびモジュール
• 基板（PCB）および電子機器の保護
• IoTゲートウェイやセンサーハウジング
• 通信・ネットワーク機器
• 電源およびバッテリーモジュール
• 屋内外の電子設置（IPシール選択可）

製品構造と製造
本エンクロージャは上下分割型の2ピース構造を採用し、組立やメンテナンスを容易にしています。主要部分は精密押出しアルミニウムプロファイルで構成され、剛性と統合された熱経路を提供します。すべてのポートや特徴は高精度CNCで加工され、厳しい公差を保持します。シリコンシール材と補強された角部により耐衝撃性と環境シール性を向上させています。モジュラー構造により迅速な分解と部品交換が可能です。

設計・技術上の注意点

• 重要な切欠きや取付機能の典型的なCNC公差：±0.02 mm。
• 内部クリアランス推奨：実装基板周囲に部品、配線、熱膨張のため約10 mmの余裕を確保。
• 標準エンドキャップ：2.0 mmの平板アルミ製（カスタムスタイル対応）。
• 内部固定オプション：基板用スタッド、内部マウント、壁面/ポール取付用のオプションフランジ。

包装と納期
独立カラーボックス包装により国際輸送での安全を確保します。生産方式（押出し/ CNC）と発注数量によりリードタイムとコストが決まります。設計承認＋生産の典型的な納期は方法と数量により7〜14営業日です。

特性 / 技術仕様

• 材質：高品質アルミ合金（押出し/加工部品）。
• 表面仕上げ：サンドブラスト＋陽極酸化（オプションで粉体塗装）。
• 熱管理：アルミニウムの自然な熱伝導；高出力モデル向けにオプションの冷却フィン。
• 典型的なCNC公差：±0.02 mm。
• カスタムサイズ：長さ/幅/高さの無制限調整；標準プロファイル長変更に対して金型費なし。
• エンドキャップ：標準2.0 mmアルミ平板；カスタムスタイル対応。
• シーリング：分割継手にシリコンシール材；IP等級のシーリングは最大IP67まで（モデルに依存）。
• 生産方式：量産向け押出し/プロファイル；プロトタイプ・短納期向けCNC。
• 利用可能なプロファイル：>300の既存プロファイル；ライブラリに>400のSTEP/3Dモデル。
• MOQ：プロトタイプは1個から；カスタム設計は小ロットMOQから（例：特定の金型で5個）。
• リードタイム（典型）：設計承認＋生産で通常7〜14営業日（方法と数量により変動）。
• 包装：国際発送用のカラーボックス（カスタム可）。
• EMI/RFI：導電性処理および陽極酸化オプションによりシールド性能を強化。
