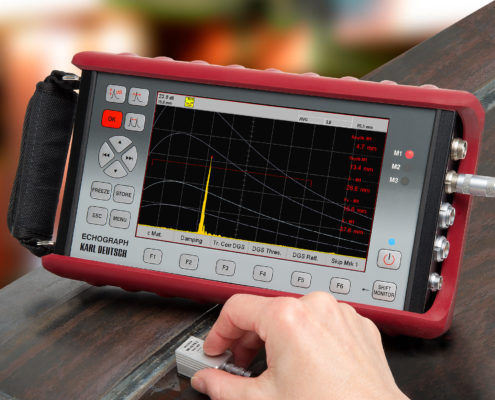

超音波欠陥検出器 ECHOGRAPH 1095

飛行時間型ポータブル手持ち型

手動超音波探傷検査に理想的なこの装置は、デジタル探傷技術の利点を備えています。堅牢な機械部品と電子部品、コントラストの高い大型スクリーン、便利で実用的なオペレータガイダンスにより、過酷な使用条件や屋外でもほとんど壊れません。さらに、深さ補正機能と背面壁エコー落下機能も備えています。 エンコーダーを使用したオプションの拡張機能ストリップチャートとTOFD ストリップチャート記録では、各振幅の位置がリニアエンコーダによって決定され、装置にデジタル伝送されます。溶接継ぎ目検査用に確立されたTOFD法（飛行時間型回折法）では、音道に位置する不連続面のエッジで発生する回折信号を評価することで、欠陥の位置とサイズを決定できます。 肉厚測定結果は、マトリックスグリッドのセルに保存できます。被検査部品の測定点は、マトリックスグリッドの対応するセルに割り当てられます。マトリックス内の測定値を色分けして視覚化することで、例えばパイプラインの残留肉厚測定時に、きず分布を素早く評価することができます。 また、ユーザーフレンドリーなシステムガイドが、経験の浅い超音波テスターをプローブの取り扱いと装置の調整でサポートします：ウィザードを起動し、画面の指示に従うだけです。
