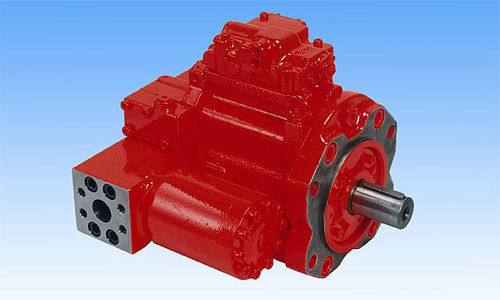

アキシャルピストン油圧ポンプ K3VG series

電動・油圧開回路静音

概要
K3VGシリーズは、工業用機器向けの斜板（スワッシュプレート）式可変排量軸方向ピストンポンプ（オープンループ）です。流量制御、圧力制御、出力（馬力）制御およびその組み合わせなど、多様な制御方式に対応します。オプションのILISサーボ（電動油圧式）により、電気指令に応じた高精度の流量制御が可能です。

特長

• 高いポンプ効率
• 幅広い制御オプション（流量、圧力、出力、組合せ）
• 低騒音動作
• 耐火流体に対応
• 長寿命を見込んだ堅牢設計
• 大排気量向けの二重ポンプ（DT）バリエーションあり

用途

• 樹脂成形機・ダイカスト機
• プレス機械
• 金属加工プラント
• 廃水・汚泥処理設備
• TBM（トンネル掘削機）
• 貨物船・タンカー（船舶用油圧）

仕様
型式: K3VG 63 | K3VG 112 | K3VG 180 | K3VG 280 | K3VG 180DT | K3VG 280DT
排気量 (cm3): 63 | 112 | 180 | 280 | (180x2) | (280x2)
定格圧力 (MPa): 34.3（全機種）
ピーク圧力 (MPa): 39.2（全機種）
最大自吸速度 (min-1): 2,600 | 2,200 | 1,850 | 1,600 | 1,850 | 1,600
質量（約）(kg): 48 | 68 | 86 | 160 | 160 | 300
注意: *1 吸込圧は -0.01 MPa 以上としてください。

技術仕様

• 排気量範囲: 63–560 cm3（個別機種: 63、112、180、280；180DT = 360；280DT = 560）
• 定格圧力: 34.3 MPa
• ピーク圧力: 39.2 MPa
• 機種別最大自吸速度: K3VG 63: 2,600 min-1；K3VG 112: 2,200 min-1；K3VG 180: 1,850 min-1；K3VG 280: 1,600 min-1；K3VG 180DT: 1,850 min-1；K3VG 280DT: 1,600 min-1
• 機種別質量（概算）: 48–300 kg（詳細は仕様表参照）
• 流量、圧力、出力など複数の制御方式およびその組合せに対応
• 高精度流量制御のためのオプション ILIS サーボ（電動油圧式）
• 耐火性流体に対応
