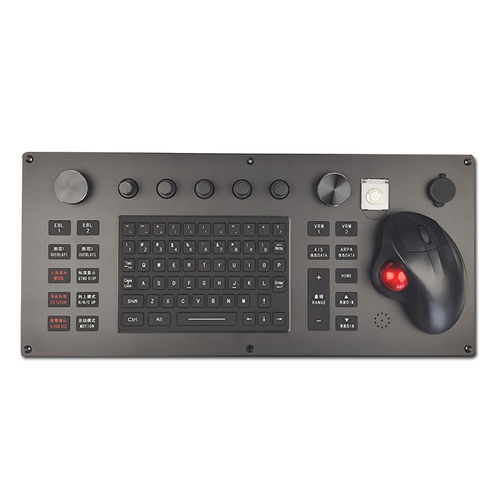

パネル設置用キーボード KH-Radar-Key-01-480

メンブレン78キートラックボール付き

製品概要 KH-Radar-Key-01-480 は、船舶搭載向けに設計された専用のレーダー制御キーボードです。埋め込み型の耐衝撃・防水構造、グラファイトブラック仕上げ、夜間視認対応のバックライトを備えています。シリコンキー（ゴールドフィンガー接点）、ロータリーエンコーダー7個（トリム5＋大型2）、コンピュータ電源キー、ハンドグリップ式トラックボール、内蔵ブザー、外部機器用USBハブを統合。エンコーダー信号はRS232、キーボード出力はUSB経由でASCIIコードを送信します。

主な機能

• 82キーのシリコンキー（ゴールドフィンガー接点、夜間視認対応バックライト）
• 夜間視認対応バックライトにより低照度のブリッジ作業に最適
• 埋め込み取付け、耐衝撃・防水構造（前面パネル保護）
• ハンドグリップ式トラックボールにより航法コンソールでの精密なカーソル制御が可能
• ロータリーエンコーダー7個：トリム5個＋大型2個（レーダー調整用）
• 外部周辺機器接続用のUSBハブ内蔵
• コンピュータ電源キーおよびブザーによる音声フィードバック
• エンコーダー通信：RS232、キーボード出力：USB（ASCIIコード）
• 船舶環境に適したグラファイトブラック仕上げ

技術仕様

• 型番：KH-Radar-Key-01-480
• 寸法：480 × 215 × 58 mm
• キー数（本文）：82キー（シリコン、ゴールドフィンガー接点）
• キー数（表記）：59 + 10 + 9（合計78キー）、6列配置
• キータイプ：防水シリコンキー（夜間視認対応バックライト）
• コントローラ周波数：12 MHz
• 電源・電流：+5V DC、500 mA
• 消費電力：≤ 3W
• 打鍵速度：≤ 5 キーストローク/秒
• キーコード出力：102 ASCII make codes（押下のみ、break code なし）
• 標準USBインターフェースレベル：USB仕様準拠
• 対応OS：DOS、全てのWindows、Linux、Unix、Mac OSX、Kylin OS（Galaxy Kylin、NeoKylin）
• 保存温度：-40°C〜60°C
• 動作温度（高湿）：-15°C〜+55°C
• 高湿湿度：40–93% RH（1サイクル）
• 振動：2Hz–13.2Hz（±1mm）、13.2Hz–100Hz（7 m/s²）のスイープ；各共振周波数で2時間、さらに3軸（X,Y,Z）で30Hzを2時間
• 保護等級：IP44（前面パネル/表面保護）
• MTBF：> 50000H
• MTTR：< 30 min
• 保証：1年限定保証
• 認証：CE / ROHS / FCC

用途

• 船舶搭載のレーダーコンソールおよび航法用ワークステーション
• ブリッジの制御パネルおよび統合航法システム
• 密閉・夜間視認対応が必要な海上監視および沿岸監視ステーション

適合性と保証

• 前面パネル暴露に対するIP44保護等級を満たす
• 一般的な海事用OSおよび標準USBインターフェースに対応
• 認証：CE / ROHS / FCC
• 保証：1年限定保証；MTBF > 50000H
