データコネクター DUS series

トランスミッション用工業用

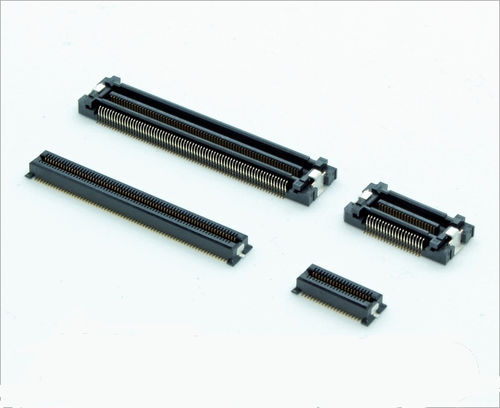

ケル株式会社（本社：東京都多摩市、代表取締役社長：土居悦郎）は、スタック高さ3mmの低背に対応した0.4mmピッチ フローティングコネクタ「DUSシリーズ」を開発しました。 主な特長として、当社のフローティングコネクタの中で最も狭ピッチである「DUシリーズ」（0.4mmピッチ）のスタック高さ5mmよりもさらに低いスタック高さ3mmを実現しています。フローティング量はDUシリーズ同様、XY方向±0.4mmの可動を実現しています。 また、16Gbps（-3dB, 8GHz）の高速シリアル伝送が可能で、使用温度は+125℃に対応し、車載機器向けなどの高温な環境下での使用を想定し設計しています。 極数は30極から最大140極まで展開を予定しており、現在40極と140極の形状サンプルが提供可能です。 サンプルをご希望の際は以下のリンクからお問い合わせ頂くか、当社営業担当までご相談下さい。 ・スタック高さ3mmの低背設計 ・16Gpbs（-3dB, 8GHz）の高速シリアル伝送が可能 ・使用温度は最大+125℃まで対応 ・極数は30極から140極まで展開予定 ※40極、140極については形状サンプル提供可能 ・フローティング量はXY方向±0.4mmの可動を実現 ・レセプタクル底面をインシュレータで囲んでいるため、コネクタ下部のパターン配線が可能 ・車載機器市場（カーナビ、車載カメラ、ADAS関連） ・画像機器市場（一眼レフカメラ、放送局向けカメラ） ・工業機器市場（半導体検査装置） ・5G／IoT周辺機器 ・インシュレータ材質　：LCP（ガラス繊維入り）UL94V-0材、色：黒 ・コンタクト材質　　　：銅合金 ・コンタクト仕上　　　：ニッケルメッキ下地、金メッキ仕上 ・固定金具材質　　　　：銅合金 ・固定金具仕上　　　　：ニッケルメッキ下地、錫メッキ仕上 ・防塵テープ材質　　　：ポリイミド ・定格電流　　　　　　：1端子につき0.4A（ただし、同時通電は60極以下とする） ・接触抵抗　　　　　　：100ｍΩ以下 ・耐電圧　　　　　　　：AC200V、1分間 ・絶縁抵抗　　　　　　：DC250V、100MΩ以上 ・挿抜耐久性　　　　　：100回 ・使用温度範囲　　　　：-40℃～+125℃
