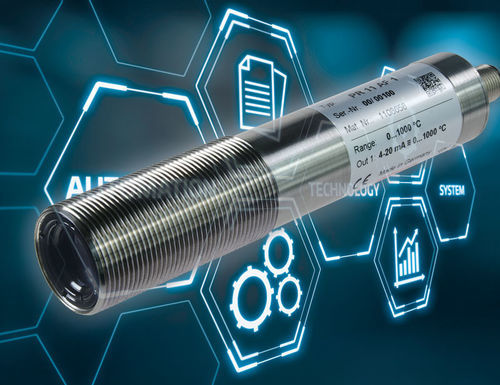

ディスプレイなしパイロメーター CellaTemp® PR 11

°CIO-Linkアナログ出力

製品説明：
CellaTemp® PR 11は、0～1000 °Cの温度範囲で、安全な距離から高速、非接触、摩耗のない温度測定を行うスマート赤外線温度計です。

特長：

• ステンレス製ハウジングを備えたコンパクトな赤外線パイロメータ
• フィールドバスに依存しない標準化されたIO-Linkインターフェース
• アナログ出力 0/4 - 20 mA（線形、切替可、スケーラブル）
• 広い測定レンジと高い温度分解能
• 広帯域反射防止精密レンズにより高い光学分解能と測定精度を実現
• 汎用的に設定可能なスイッチ出力
• M30 中央ねじによる簡単取り付け

特性 / バージョン（選択例）：
CellaTemp® PR 11 AF 1 — 測定範囲：0 - 1000 °C — ターゲットサイズ：11 mm — 焦点距離：0.3 m — 測定フィールド形状：円形 — 測定原理：単色式

測定パラメータ（抜粋）：
測定範囲：0 - 1000 °C
センサー：サーモパイル（サーモパイル）
スペクトル範囲：8 - 14 µm
応答時間 t90：≤ 60 ms
測定不確かさ：読取値の0.75% + 2.0 K
再現性：1 K
温度係数：0.1 K/K（T < 250 °C）；0.04 %/K（T > 250 °C）
電流出力分解能：0.2 K + 選択範囲の0.03%
インターフェース分解能：0.1 K

電気的パラメータ（抜粋）：
アナログ出力：0(4) - 20 mA 線形、切替可、スケーラブル
抵抗：≤ 500 Ω
スイッチ出力：オープンコレクタ 24 V DC、≤ 150 mA
テスト入力：10 - 34 V DC（IEC 61131-2準拠）
インターフェース：IO-Link
電源：24 V DC +10 % / -20 %
消費電流：≤ 50 mA（24 V DC時）

一般パラメータ（抜粋）：
接続：M12ねじコネクタ 4ピン（Aコーディング）
周囲温度：0 - 65 °C
保管温度：-20 - +80 °C
許容湿度：最大95 % r.H.（結露しないこと）
寸法：Ø 30 x 185 mm（コネクタ除く）
ハウジング：ステンレス鋼 V2A（1.4305）
保護等級：IP 65（DIN 40050準拠）
重量：約0.4 kg

調整可能なパラメータ（概要）：

• アナログ出力 0/4 - 20 mA（スケーリング）
• エミッシビティ（放射率）
• ダンピング時定数
• 最大値メモリのホールド時間
• 動作モードおよびスイッチ接点の切換点
• 工場出荷時設定へのリセット
• 温度単位 °C/°F
• 温度のシミュレーション（サービス機能）

機能（抜粋）：

• 温度超過信号およびデジタルインターフェース経由のエラー/イベント信号
• サービス・試験用の測定値シミュレーション機能
• 電源・アナログ出力・スイッチ出力の逆接続保護

付属品：
赤外線温度計 CellaTemp® PR；簡易マニュアル；固定用ナット×2

測定フィールド表（PR 11 AF 1 の選択行）：
測定距離 0.00 mm — 測定フィールド直径 16.50 mm
測定距離 12.00 mm — 測定フィールド直径 16.28 mm
測定距離 24.00 mm — 測定フィールド直径 16.06 mm
測定距離 36.00 mm — 測定フィールド直径 15.84 mm
測定距離 48.00 mm — 測定フィールド直径 15.62 mm
測定距離 60.00 mm — 測定フィールド直径 15.40 mm
測定距離 300.00 mm — 測定フィールド直径 11.00 mm

技術仕様：

• モデル：CellaTemp® PR 11（表示は AF 1 バージョン）
• 測定範囲：0 - 1000 °C
• ターゲットサイズ（選択例）：11 mm（測定距離300 mm時）
• スペクトル範囲：8 - 14 µm
• センサー種別：サーモパイル
• 応答時間（t90）：≤ 60 ms
• 測定不確かさ：読取値の0.75% + 2.0 K
• 再現性：1 K
• インターフェース：IO-Link
• アナログ出力：0/4 - 20 mA（線形、切替可、スケーラブル）
• スイッチ出力：オープンコレクタ 24 V DC、≤ 150 mA
• 電源：24 V DC +10 % / -20 %
• 接続：M12ねじコネクタ 4ピン（Aコーディング）
• 周囲温度範囲：0 - 65 °C
• 保管温度：-20 - +80 °C
• 保護等級：IP 65
• ハウジング：ステンレス鋼 V2A（1.4305）
• 寸法：Ø 30 x 185 mm（コネクタ除く）
• 重量：約0.4 kg
• 付属品：赤外線温度計、簡易マニュアル、固定用ナット×2
